预计阅读时间 11 分钟
您需要一份简单的RJ45接线图，才能让您的以太网网络正常运行。. T568A和T568B标准规定了RJ45连接器中导线的排列方式。这些标准至关重要，因为它们能帮助设备实现： FGG.0B.302 和 EGG.1K.302 正确连接，避免错误。若使用正确的颜色编码和引脚排列，可杜绝连接问题。这也有助于使您的设置符合普通家庭或商业需求。.
| 布线标准 | 常见应用 |
| T568A | 家庭网络，政府使用 |
| T568B | 企业设立、办公场所，深受IT从业者青睐 |
了解这些配置有助于您匹配设备并确保网络协同运行。.

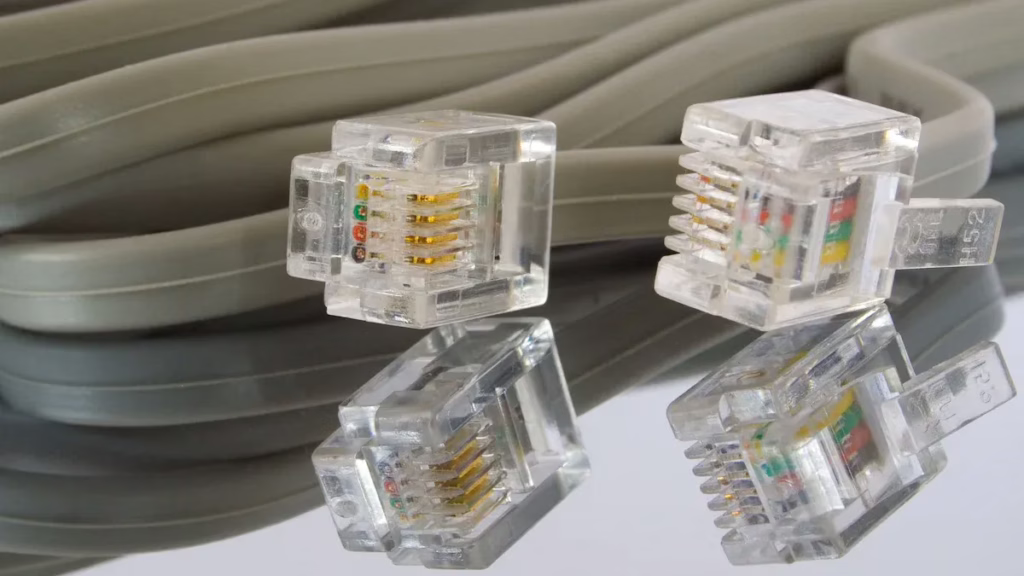

RJ45连接器引脚排列
图片来源 pexels
获取 引脚排列 正确性至关重要。你必须清楚每根导线连接特定引脚的原因。若使用正确的引脚编号和颜色，网络才能保持高速稳定。正确连接插头可确保信号畅通无阻。正因如此，专家们总会在完成线缆制作前核对引脚排列。.
小贴士 在连接RJ45接口时，请务必参考引脚排列图。T568A和T568B的引脚排列图可帮助您避免错误。.
引脚编号
针脚编号标明了RJ45接头中每根线缆的连接位置。当夹子朝外时，从左至右依次计数针脚。每个针脚都参与数据的发送或接收。若针脚接错，网络可能无法正常工作。.
下表展示了以太网中每个引脚的功能：
| PIN码 | 信号名称 | 说明 | 导线颜色 |
| 1 | TX+_D1 | 传输数据+ | 白色带橙色条纹 |
| 2 | TX-_D1 | 传输数据- | 纯正橙色 |
| 3 | RX+_D2 | 接收数据+ | 白色带绿色条纹 |
| 4 | BI+_D3 | 双向+ | 纯蓝色 |
| 5 | BI-_D3 | 双向- | 白色带蓝色条纹 |
| 6 | RX-_D2 | 接收数据- | 纯绿色 |
| 7 | BI+_D4 | 双向+ | 白色带棕色条纹 |
| 8 | BI-_D4 | 双向- | 纯正棕色 |
如果接线错误，可能会导致设备损坏。 信号质量. 您可能会遇到网速变慢或连接中断的情况。.
- 错误的引脚编号和颜色会影响信号质量。.
- 你可能会遇到更多的噪音和干扰。.
- 数据传输速度和可靠性可能会下降。.
- 这些问题在布线繁杂时会变得更严重。.
T568A 颜色编码
"(《世界人权宣言》) T568A 颜色编码 该标准广泛应用于众多家庭和政府网络中。该标准通过将双绞线固定在一起以防止干扰。采用T568A标准可确保每根导线连接至正确的引脚。.
| 引脚 # | 导线颜色 |
| 1 | 白色/绿色 |
| 2 | 绿色 |
| 3 | 白色/橙色 |
| 4 | 蓝色 |
| 5 | 白/蓝 |
| 6 | 橙色 |
| 7 | 白色/棕色 |
| 8 | 棕色 |
若您的网络已采用T568A标准，请使用此配色方案。这将确保所有设备协同工作。.
T568B 颜色编码
大多数办公室和企业采用T568B色标规范。IT从业者青睐该标准，因其兼容旧式设备配置。使用T568B标准可确保RJ45连接器与绝大多数商务设备适配。.
| 引脚 # | 导线颜色 |
| 1 | 白色/橙色 |
| 2 | 橙色 |
| 3 | 白色/绿色 |
| 4 | 蓝色 |
| 5 | 白/蓝 |
| 6 | 绿色 |
| 7 | 白色/棕色 |
| 8 | 棕色 |
在连接新的RJ45接口前，请务必确认网络采用的标准。混用不同标准可能导致错误并造成信号质量下降。.
请注意： T568A和T568B的引脚排列图展示了两种标准的差异。这些图示可帮助您将导线正确连接至对应引脚。.
若使用正确的针脚编号和颜色编码，可避免接线错误和开路连接等问题。您的以太网网络将保持稳定可靠。.
RJ45连接器布线步骤
正确连接RJ45接口可确保网络稳定运行。每个步骤都至关重要。操作失误可能导致网络速度变慢或完全中断。请严格按步骤操作，并整齐修剪线缆以避免后续问题。.
工具与材料
要安全地连接RJ45接口，您需要合适的工具和材料。优质工具能帮助您避免损坏部件，并建立牢固的连接。.
- 以太网电缆 (Cat5e、Cat6 或 Cat6a)
- RJ45连接器
- 压接工具
- 剥线钳
- 电缆测试仪
小贴士 操作电缆时请佩戴手套和护目镜。提前规划以避免触电或损坏电缆。.
电缆准备
准备好电缆对建立良好连接至关重要。若省略步骤或仓促行事，可能会导致电线断裂或连接松动。.
- 收集你的工具. 准备好剥线钳、压接工具和RJ45连接器套件。.
- 剥开电缆。取下外层护套，露出内部导线。.
- 修剪屏蔽层。将屏蔽层向后拉出，并将其修剪至合适尺寸。.
- 解开线对。将绞合的导线分开，并将白色导线保持在有色导线附近。.
- 检查引脚分配。使用指南将导线与正确引脚匹配。.
- 装载导线。将导线插入连接器孔中。.
- 安装应力消除装置。按压应力消除装置使其就位，以保护电线。.
- 修剪多余的电线。剪掉任何突出的多余电线。.
- 安装外壳。对齐连接器外壳并将其压合。.
- 压接外壳。使用压接工具或钳子锁紧外壳。.
- 检查。检查连接器，确保所有电线都紧固。.
请注意： Cat6网线 采用更严格的规范，内部配有塑料部件。这有助于抑制噪音并保持信号强度。.
整理电线
将电线按正确顺序排列至关重要。若接线顺序错误，设备可能无法协同工作。您需要根据标准使用对应的颜色编码。.
| PIN码 | 导线颜色 |
| 1 | 绿/白 |
| 2 | 绿色 |
| 3 | 橙色/白色 |
| 4 | 蓝色 |
| 5 | 蓝/白 |
| 6 | 橙色 |
| 7 | 棕色/白色 |
| 8 | 棕色 |
小贴士 压接前务必检查导线顺序。这有助于避免错误，确保网络正常运行。.
压接连接器
压接RJ45连接器可固定导线位置，同时建立电气连接。若导线修剪不当，可能导致信号传输问题。.
| 不当线材修剪的影响 | 说明 |
| 增强的抵抗力 | 可能导致信号丢失和网速变慢。. |
| 信号衰减 | 导致数据质量下降。. |
| 不可靠的连接 | 可能导致网络中断。. |
直通式RJ45连接器可在压接前查看内部线缆，从而简化安装流程并确保操作准确。您可使用常规工具进行操作。 直通连接器, 但你应该检查它们是否经久耐用。.
| 优势 | 缺点 |
| 更佳的线缆对齐 | 可能不如其他产品强效 |
| 更易安装 | 可能需要专用工具 |
| 更佳的信号质量 | |
| 适用于标准工具 |
- 直通连接器让您在压接前检查导线，从而减少错误。.
- 它们能帮助你提高准确性，并使你的网络运行得更顺畅。.
- 如果安装得当，它们的效果与常规连接器一样好。.
请注意： 压接完成后，请务必使用线缆测试仪对线缆进行测试。这能确保接线正确且连接牢固。.
选择布线标准
T568A 与 T568B
在设置网络时，您需要在T568A和T568B布线标准之间做出选择。这两种标准的工作原理相同，但应根据实际情况选择其一。为避免问题，必须保持布线方式的一致性。. 混合标准可能导致信号损失 并使您的网络变得不可靠。.
以下表格列出了选择前应考虑的因素：
| 标准 | 说明 |
| 兼容性 | 请确保您的选择与当前的线缆和设备相匹配。. |
| 项目要求 | 某些项目因特殊原因需要达到特定标准。. |
| 区域实践 | 当地习惯可能会影响哪种标准最适合您。. |
- T568A和T568B两种布线方式都能提供相同的性能表现。.
- 您应选择与现有配置相匹配的标准。.
- 保持统一标准有助于避免错误，并确保您的网络保持强大。.
如果你拓展人脉，, 采用相同的布线标准 与之前相同。多数设备同时支持两种标准，但为确保连接顺畅，所有部件的匹配至关重要。在美国，T568B更为常见；国际项目则常采用T568A。遵循当地惯用标准有助于提升协作效率。.
小贴士 切勿在同一网络中同时使用T568A和T568B两种布线标准。此举可能导致信号问题，并使故障排查更为困难。.
直通式与交叉式
你需要了解直通线和交叉线的重要性。每种线缆都有特定用途：直通线用于连接不同设备，例如电脑与路由器；交叉线则用于连接同类设备，例如两台电脑。.
| 电缆类型 | 用例描述 | 涉及的设备类型 |
| 直通式 | 连接不同类型的设备 | 计算机、路由器、交换机 |
| 跨界 | 连接同类型的设备 | 计算机，交换机，路由器 |
若使用错误的线缆，您的设备可能无法相互通信。选择正确的线缆类型有助于您的网络正常运行。.
其他配置
有时特殊任务需要定制布线。为确保RJ45连接器正常工作，必须遵循以下步骤：
- 根据线缆类型和使用场景选择合适的连接器。.
- 所有线缆均应采用T568A或T568B布线标准。.
- 用优质工具压接电线。.
- 每根线缆制作完成后都要进行测试。.
- 给线缆贴上标签，以便于解决问题。.
定制配置需要精心规划。若担心干扰问题，应妥善整理线缆并使用屏蔽连接器。扎实的技术能力有助于正确完成线缆制作与测试。遵循这些步骤，您就能构建出既满足需求又稳定可靠的网络系统。.
请注意： 引脚排列理解 遵循这些标准有助于避免错误。无论新手还是专家，运用这些技巧都能获得更佳效果。.
故障排除与错误
图片来源 pexels
连接RJ45接口时可能出现错误。您需要了解错误如何影响网络。故障排除可帮助您快速发现并解决问题。.
常见错误
你可能会做些什么 常见错误 在布线时。这些错误可能导致网络速度变慢甚至完全停止。.
- 不良的压接会导致针脚与导线之间的接触不良。这可能导致网络故障或断开连接。.
- 使用错误的线缆类型会导致性能不佳。您的线缆应符合网络需求。.
- 若电缆长度超过100米，信号会变弱。长电缆会导致信号强度衰减。.
- 连接器中的灰尘和污垢会阻碍良好接触，导致网络速度变慢且可靠性降低。.
- 损坏的电缆或连接器会导致连接中断。您可能会完全失去网络连接。.
若能避免这些错误，您的网络将运行得更顺畅、更高效。.
电缆测试
测试电缆有助于在问题影响网络之前发现它们。每项测试都需要使用不同的工具。.
| 测试仪类型 | 目的 | 最适合 |
| 连续性测试仪 | 检查电流是否持续流动，无中断或短路。. | 简单的电气检查。. |
| 线缆测试仪 | 确保电线正确连接到正确位置，并发现错误。. | 正确的电缆终端处理。. |
| 信号测试仪 | 测量信号强度并检查干扰情况。. | 测量信号质量。. |
- RJ45测试仪可帮助您检测线缆是否正常工作。.
- 它们显示信号在设备间传输是否正确。.
- 测试能快速反馈线缆质量。.
接线后请逐条测试每根电缆。这有助于及早发现错误。.
修复问题
发现问题时，你需要了解问题成因及解决方法。遵循以下步骤可解决大多数布线问题：
- 检查电缆是否有损坏、锈蚀或污垢。.
- 尝试更换线缆和设备以找出故障部件。.
- 检查网络端口的指示灯。这些指示灯显示连接是否正常工作。.
- 使用软件工具来发现更深层的问题。检查网络日志或内置工具。.
- 高级测试采用电缆测试仪、时域反射仪和协议分析仪。这些工具能发现隐藏问题。.
高湿度和极端气温都可能损坏电缆。湿度会导致生锈，温度变化则会加速电缆老化。为获得最佳效果，请保持电缆干燥凉爽。.
遵循这些步骤，您将了解网络故障的原因并掌握解决方法。细致的故障排查能确保您的网络保持稳定高效的运行状态。.
在布线RJ45连接器时，遵循每个步骤可构建可靠的以太网网络。使用引脚排列图并按以下顺序排列导线： T568A 或 T568B 标准. 使用网络测试仪测试每根电缆。这有助于您 在问题影响网络速度之前及时发现. 细致的工作可避免速度缓慢或连接中断等问题。. 定期检查与正确清洁 延长线缆使用寿命。注重细节可避免多数布线失误，确保网络稳定运行。.
常见问题
您需要遵循颜色编码来保持网络稳定。颜色编码可帮助您将线缆与正确插针匹配，从而避免信号丢失，确保设备协同工作。.
混合使用T568A和T568B标准会导致线对错配，可能造成连接不良甚至完全无法连接。为确保连接可靠，两端应采用相同标准。.
测试有助于在使用电缆前发现问题。您可以查出布线错误、断线或连接不良的情况。这既能节省时间，又能避免后续的网络故障。.
长电缆会削弱信号。电缆越长，信号衰减越严重。应将电缆长度控制在100米以内，以避免网速变慢或连接中断。.
专用工具可帮助您正确剥线、整理线缆并完成压接。使用合适的工具能让工作更轻松，并确保连接牢固安全。.
