Lavorare con produttori esperti specializzati in PCB personalizzati per le apparecchiature di telecomunicazione assicura che le schede soddisfino le specifiche esatte per la risposta in frequenza, l'adattamento dell'impedenza e la gestione termica. Le capacità di progettazione personalizzata consentono agli ingegneri di ottimizzare le sovrapposizioni di strati, la selezione dei materiali e le geometrie delle tracce per i requisiti specifici dell'applicazione. Questi PCB avanzati sono necessari nelle telecomunicazioni perché facilitano la trasmissione veloce dei dati e funzionano in modo affidabile in condizioni difficili.
- Dispositivi VoIP
- Sistemi di collaborazione video
- Router ad alta velocità
Applicazioni delle schede a circuiti stampati nel settore delle telecomunicazioni
Infrastruttura di rete
Ogni volta che usi Internet o fai una telefonata, dipendi da infrastruttura di rete. I PCB sono una parte importante di questo sistema. Sono presenti all'interno delle stazioni base 4G e 5G, dei router, dei ricetrasmettitori in fibra ottica, dei server di rete e dei gateway IoT. Questi dispositivi necessitano di una tecnologia PCB avanzata. Ciò li aiuta a trasferire i dati rapidamente e a mantenere connessioni stabili.
Nota: L'infrastruttura di rete odierna utilizza progetti PCB ad alta frequenza per il 5G e il 6G. Gli ingegneri rendono i componenti più piccoli in modo che i dispositivi possano fare di più in meno spazio. Materiali speciali aiutano questi PCB a gestire segnali ad alta frequenza senza perdere qualità.
Ecco una tabella che mostra come i PCB aiutano in diverse aree di rete:
| Area di applicazione | Descrizione |
|---|---|
| Veicoli elettrici | Sistemi di controllo PCB, controller motore e caricabatterie. Questi componenti consentono il funzionamento dei veicoli. |
| Stazioni di ricarica per veicoli elettrici | I PCB aiutano nella conversione e distribuzione dell'energia per la ricarica. |
| Tecnologia delle celle a combustibile | I PCB controllano il funzionamento delle celle a combustibile e trasformano l'energia chimica in elettricità. |
| Dispositivi IoT industriali | I PCB sono presenti nei sensori e nei controller. Aiutano a collegare i dispositivi nelle fabbriche intelligenti. |
| Applicazioni per città intelligenti | I PCB elaborano e inviano i dati provenienti dai sensori per il controllo del traffico e dell'ambiente. |
I PCB sono presenti praticamente ovunque nel settore delle telecomunicazioni. Si trovano sia nei sensori più piccoli che nei server più grandi.
Dispositivi di comunicazione wireless
I dispositivi wireless come smartphone e stazioni base necessitano di PCB di buona qualità per inviare e ricevere segnali rapidamente. Questi PCB devono gestire grandi quantità di dati, talvolta fino a decine di gigabit al secondo. Questa velocità è necessaria per lo streaming, le videochiamate e i servizi cloud.
- I circuiti PCB ad alta frequenza aiutano a trasferire rapidamente i dati.
- I PCB Datacom mantengono i segnali chiari grazie a materiali e instradamenti speciali.
- I design multistrato e i materiali avanzati mantengono i segnali forti e riducono le interferenze.
- La progettazione di PCB multistrato per applicazioni 5G richiede un'attenta considerazione della configurazione della sovrapposizione degli strati per ridurre al minimo la perdita di segnale alle frequenze delle onde millimetriche. In genere, queste schede presentano da 8 a 20 strati con piani di massa e di alimentazione dedicati, materiali dielettrici specializzati a bassa perdita e microfori che consentono un posizionamento denso dei componenti mantenendo l'integrità del segnale. Ecco perché il vostro smartphone può fare così tanto.
Questi PCB sono presenti in:
- Stazioni base 4G/5G
- Router e ricetrasmettitori in fibra ottica
- Sistemi di comunicazione satellitare
Queste caratteristiche rendono i dispositivi wireless robusti e affidabili per tutte le vostre esigenze di telecomunicazione.
Archiviazione dati e sistemi VoIP
Anche i dispositivi di archiviazione dati e VoIP necessitano di PCB speciali. Per garantire chiamate chiare e informazioni rapide è necessario un trasferimento dati veloce e costante. I materiali e i design PCB adeguati rendono possibile tutto questo.
Ecco una tabella che mostra come i PCB contribuiscono al miglior funzionamento di questi sistemi:
| Aspetto | Impatto sulle prestazioni |
|---|---|
| Velocità di trasferimento dati | I materiali PCB di buona qualità aiutano a trasferire i dati più velocemente, il che è importante per il VoIP. |
| Qualità del segnale | I materiali stabili mantengono alta la qualità del segnale, garantendo chiamate chiare. |
| Consumo energetico | I componenti efficienti consumano meno energia, quindi i dispositivi durano più a lungo. |
| Adattabilità ambientale | Materiali di buona qualità aiutano i dispositivi a funzionare in diverse condizioni climatiche e di umidità. |
PCB in questi sistemi devono gestire segnali ad alta frequenza e alta velocità. Gli ingegneri utilizzano tracce strette e substrati speciali per garantire che i dati viaggino velocemente e senza errori. La miniaturizzazione aiuta i dispositivi a rimanere piccoli ma comunque gestire più dati.
Quando utilizzi servizi come l'archiviazione cloud o le chiamate VoIP, ti affidi a queste funzionalità avanzate dei PCB per garantire velocità, audio nitido e affidabilità.
Caratteristiche principali e sfide progettuali

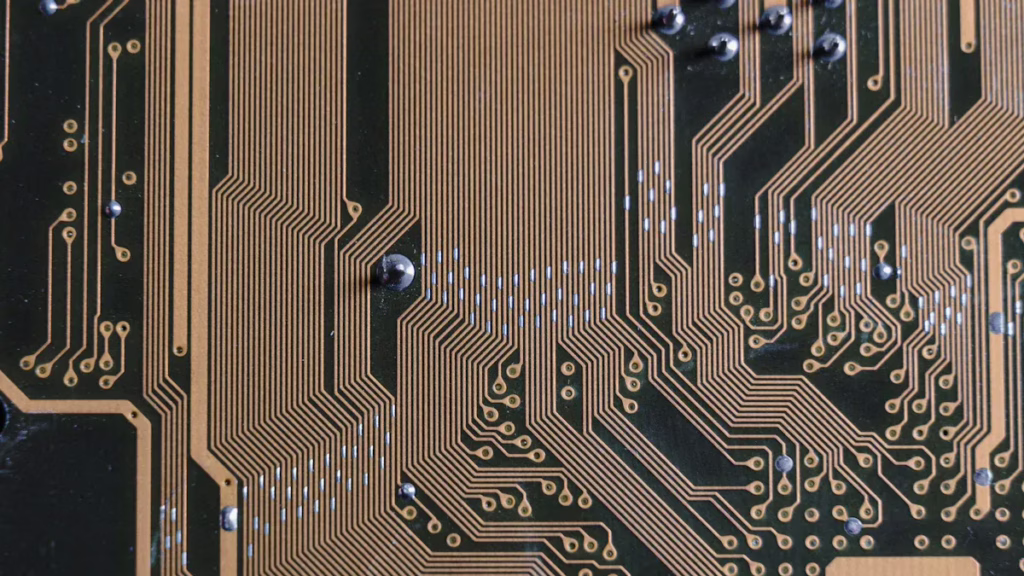

Alta frequenza e integrità del segnale
Le telecomunicazioni moderne richiedono prestazioni ad alta frequenza. Dispositivi come le stazioni base 5G utilizzano segnali molto veloci. La produzione di PCB ad alta velocità per le telecomunicazioni richiede tolleranze di produzione estremamente strette e controlli di processo avanzati. Gli impianti di produzione all'avanguardia utilizzano l'imaging diretto al laser, la foratura a profondità controllata e l'ispezione ottica automatizzata per garantire che ogni traccia, via e pad sia conforme alle specifiche per la trasmissione di dati multi-gigabit. Anche piccoli difetti possono causare problemi come la riflessione del segnale. Questo può rendere il segnale poco chiaro o distorto.
La realizzazione di PCB ad alta frequenza è più difficile rispetto alla produzione di schede normali. I segnali ad alta frequenza sono molto sensibili ai piccoli errori. Anche errori minimi possono riflettere o distorcere i segnali.
Integrità del segnale mantiene i dati chiari e veloci. L'impedenza controllata aiuta i segnali a rimanere forti e puliti. Se l'impedenza non è controllata, i segnali possono diventare deboli o rumorosi. Anche le interferenze elettromagnetiche (EMI) e il crosstalk possono causare rumore. Questi problemi possono compromettere il corretto funzionamento dei dispositivi.
- L'integrità del segnale è importante per i PCB ad alta frequenza. Aiuta a inviare segnali senza distorsioni.
- Il controllo dell'impedenza mantiene costante la qualità del segnale.
- Gli ingegneri cercano di ridurre le interferenze elettromagnetiche e risolvere i problemi di impedenza.
I servizi professionali di progettazione di circuiti stampati per telecomunicazioni offrono competenze nel layout dei circuiti ad alta frequenza, nell'analisi dell'integrità del segnale e nella compatibilità elettromagnetica. Questi team di progettazione specializzati utilizzano strumenti di simulazione avanzati per modellare il comportamento dei segnali prima dell'inizio della produzione, riducendo le costose iterazioni di progettazione e accelerando i tempi di commercializzazione. Si assicurano che la larghezza e la spaziatura delle tracce siano esatte. Produzione rapida fornisce prototipi veloci. Ma la qualità deve rimanere alta.
- I segnali possono peggiorare a causa degli effetti della linea di trasmissione.
- Il crosstalk e l'EMI possono causare rumore e distorsione.
- La larghezza e la spaziatura delle tracce richiedono controlli rigorosi.
Il materiale standard FR-4 può essere inadatto alle alte frequenze. Provoca perdita di segnale e distorsione di fase. Scegliere il giusto materiale aiuta a evitare questi problemi.
Selezione dei materiali
Scegliere il materiale giusto migliora il funzionamento del PCB. Il materiale influisce sulla velocità, sull'affidabilità e sulla gestione del calore. Alcuni materiali sono ideali per i segnali ad alta frequenza. Altri sono adatti per ambienti difficili.
| Materiale | Vantaggi | Applicazioni |
|---|---|---|
| FR-4 | Economico, utile, isolamento efficace e resistenza | Utilizzato nell'elettronica di consumo e nei circuiti stampati generici |
| Poliimmide (PI) | Resiste alle alte temperature, ideale per ambienti difficili | Utilizzato nelle automobili e negli aeroplani |
| PCB a base ceramica | Bassa costante dielettrica, resiste bene al calore | Utilizzato in dispositivi RF, a microonde e medici |
| Teflon | Bassa costante dielettrica, bassa perdita, segnali veloci | Utilizzato nelle tecnologie di comunicazione moderne e ad alta frequenza |
Il FR-4 è resistente e conveniente. I PCB in teflon o ceramica sono più indicati per le alte frequenze o gli ambienti difficili. Questi materiali mantengono i segnali forti e riducono le perdite.
Anche la scelta dei materiali influisce sulla durata del PCB. È preferibile una temperatura di transizione vetrosa (Tg) elevata per il calore durante l'assemblaggio. Il coefficiente di espansione termica (CTE) dovrebbe corrispondere a quello del rame. Ciò impedisce la formazione di crepe e problemi elettrici. Materiali di buona qualità aiutano il PCB a durare più a lungo e a funzionare meglio.
Affidabilità e requisiti ambientali
Il tuo PCB deve funzionare in molte condizioni. I dispositivi di telecomunicazione sono esposti a calore, umidità e vibrazioni. La scheda deve rimanere affidabile anche quando le condizioni cambiano.
Le aziende devono seguire nuove regole per la scelta dei materiali e la produzione di PCB. RoHS e REACH sono due norme importanti. La direttiva RoHS limita l'uso di sostanze pericolose come piombo, cadmio e mercurio, che possono nuocere alle persone e all'ambiente.
Le aziende utilizzano materiali ecologici e cercano di produrre meno rifiuti. Seguono norme come RoHS e REACH per proteggere le persone e la natura.
- Utilizzo di materiali ecologici
- Riduzione dei rifiuti
- Rispetto delle normative quali RoHS e REACH
Standard di affidabilità aiuta il tuo PCB a durare più a lungo. IPC-A-600 fornisce le regole per la qualità. La classe 2 è destinata alle apparecchiature di telecomunicazione e ne verifica le prestazioni. IPC-6012 Classe III è destinata ad usi importanti e richiede controlli più rigorosi e un maggior numero di test.
| Standard | Livello della classe | Descrizione |
|---|---|---|
| IPC-6012 | Classe III | PCB ad alta affidabilità per usi importanti, con controlli rigorosi e numerosi test. |
| IPC-A-600 | Classe 2 | Per l'elettronica delle telecomunicazioni, sono necessarie prestazioni migliori. |
| IPC-A-600 | Classe 3 | Per luoghi difficili, richiede prestazioni perfette in condizioni difficili. |
Il rispetto di questi standard aiuta a evitare guasti ai PCB. Seguire queste regole rende i dispositivi di telecomunicazione sicuri e affidabili.
Assemblaggio e produzione di circuiti stampati per le telecomunicazioni
Montaggio superficiale e montaggio a foro passante
Esistono due metodi principali per posizionare i componenti su un PCB. Uno è chiamato tecnologia a montaggio superficiale, o SMT. La tecnologia SMT posiziona i componenti direttamente sulla scheda. L'altro è chiamato tecnologia a foro passante, o THT. La tecnologia THT inserisce i terminali dei componenti attraverso i fori presenti sulla scheda. Ciascun metodo modifica il funzionamento del dispositivo.
Ecco una tabella che mostra le differenze tra i due:
| Caratteristica | Tecnologia a montaggio superficiale (SMT) | Tecnologia a foro passante (THT) |
|---|---|---|
| Induttanza e capacità | Più basso grazie a cavi più corti | Più alto a causa dei lead più lunghi |
| Distorsione del segnale | Ridotto nelle app ad alta frequenza | Aumento nelle app ad alta frequenza |
| Legame meccanico | Meno resistente | Più resistente |
| Densità dei componenti | Più alto, consente la miniaturizzazione | Più basso, richiede più spazio |
| Processo di assemblaggio | Automatizzato, più veloce | Laborioso, più lento |
| Tolleranza al calore | Meno tollerante | Più tollerante |
| Impatto ambientale | Più efficiente dal punto di vista energetico | Più scarti a causa dei fori praticati |
La tecnologia SMT consente di realizzare dispositivi più piccoli e veloci. La tecnologia THT garantisce connessioni più resistenti e una migliore gestione del calore. Scegliete la soluzione più adatta al vostro dispositivo.
Soluzioni a tecnologia mista
A volte, su una scheda si utilizzano sia SMT che THT. Ciò offre più opzioni e risultati migliori. La combinazione di questi metodi consente di utilizzare molti tipi di componenti. In questo modo il dispositivo può funzionare meglio.
- Maggiore affidabilità
- Più parti tra cui scegliere
- Altri modi per costruire il tuo dispositivo
- Prestazioni superiori
- Produzione più veloce e più facile
- Risparmia denaro
I PCB a tecnologia mista sono presenti nelle CPU, nell'hardware IoT, nell'hardware di comunicazione, nelle schede server, nelle luci a LED, nell'elaborazione video e nei controller industriali. Queste schede consentono di realizzare dispositivi robusti e intelligenti per telecomunicazioni.
Prototipi e produzione rapida
È necessario testare rapidamente le nuove idee. La prototipazione e la produzione rapida consentono di farlo. È possibile realizzare rapidamente alcune schede e verificare se il progetto funziona.
- Una startup ha provato tre configurazioni di batterie per un fitness tracker. Ha ottenuto ciascun prototipo in tre giorni e ha scelto il migliore in due settimane.
- Un'azienda ha realizzato un ecografo portatile. I prototipi rapidi hanno aiutato a completare il prodotto 40% più velocemente.
- Un'azienda aerospaziale ha verificato la qualità del segnale di un modulo satellitare. Ha ottenuto una resa al primo passaggio del 99,81 TP3T e ha effettuato il lancio con sei settimane di anticipo.
Quando si sceglie un partner per la produzione di PCB per le telecomunicazioni, velocità e precisione sono essenziali. Gli impianti di produzione avanzati possono fornire prototipi di schede in appena 24-48 ore, mantenendo rigorosi standard di qualità. Questa rapidità vi consente di convalidare rapidamente i progetti e di immettere i prodotti sul mercato prima dei concorrenti. Producete solo ciò che vi serve, quindi sprecate meno. Piccoli lotti significano spendere meno all'inizio. Potete testare la vostra idea in un mercato ristretto prima di produrre molte schede.
- Realizzi solo il numero di prototipi di cui hai bisogno, quindi paghi meno.
- I piccoli lotti consentono di ordinare meno schede e risparmiare denaro.
- I prototipi rapidi ti aiutano a provare nuove idee senza dover realizzare troppe schede.
Utilizzando questi metodi nel settore delle telecomunicazioni, si ottengono risultati più rapidi e prodotti migliori.
Standard e qualità nei PCB per telecomunicazioni
Standard industriali
È necessario seguire regole severe nella produzione di PCB per telecomunicazioni. Queste norme aiutano le vostre schede a funzionare bene e a durare più a lungo. IPC è un gruppo che stabilisce molte di queste norme. Ha più di 300 standard per la produzione di PCB. Queste norme indicano come scegliere i materiali, progettare la scheda e assemblarla. Aiutano anche a soddisfare le norme di altri paesi, in modo da poter vendere le vostre schede ovunque.
Ecco una tabella con alcuni importanti standard IPC per i PCB utilizzati nel settore delle telecomunicazioni:
| Categoria | Standard IPC |
|---|---|
| Componenti elettronici | J-STD-020, J-STD-033, J-STD-075 |
| Circuiti stampati | IPC-4101, serie IPC-4200, IPC-412, IPC-4562 |
| Assemblaggi elettronici | J-STD-004, IPC-HDBK-005, J-STD-006, IPC-A-610, J-STD-001, IPC-7095, IPC-HDBK-830, IPC/WHMA-A-620, IPC-7711/771 |
| Progettazione | Serie IPC 2200, IPC-7351 |
Test e certificazione
È necessario testare i PCB per telecomunicazioni prima di utilizzarli. Questi test garantiscono il corretto funzionamento della scheda nella realtà. I test di conformità, come NEBS, verificano la sicurezza e l'impatto ambientale. Alcune aziende richiedono test aggiuntivi, come GR-63-CORE o GR-1089-CORE. Questi test garantiscono che la scheda funzioni con altri dispositivi e mantenga la rete sicura.
È inoltre necessario verificare come la scheda gestisce i segnali e il software. Il test funzionale dei circuiti (FCT) verifica se la scheda funziona con segnali e operazioni reali. Ciò consente di individuare tempestivamente eventuali problemi e prevenire guasti.
| Aspetto | Descrizione |
|---|---|
| Test di conformità | NEBS verifica la sicurezza, lo spazio e l'ambiente per le apparecchiature di telecomunicazione. |
| Importanza | Assicura che la scheda funzioni con altri dispositivi e mantiene la rete stabile. |
| Variabilità | Le esigenze di test possono variare a seconda della rete o dell'azienda. |
| Test aggiuntivi | Alcune aziende richiedono GR-63-CORE, GR-1089-CORE o altri test aggiuntivi. |
Garanzia di qualità
Il controllo qualità aiuta i PCB delle telecomunicazioni a rimanere resistenti e durare più a lungo. Utilizzate materiali di buona qualità affinché le schede non si rompano rapidamente. Durante l'assemblaggio, eseguite test speciali per individuare tempestivamente eventuali problemi. Inoltre, continuate a migliorare i vostri progetti e le vostre procedure analizzando i risultati dei test.
Ecco alcuni test che puoi utilizzare per garantire la qualità:
| Metodo di prova | Scopo |
|---|---|
| Prova di sollecitazione meccanica | Verifica se la tua scheda è in grado di sopportare urti e cadute. |
| Prova di shock termico | Osserva come funziona la tua scheda quando le temperature cambiano rapidamente. |
| Prova di sovratensione elettrica | Verifica se la scheda è in grado di sopportare carichi elettrici elevati. |
| Conformità agli standard | Assicura che la scheda sia conforme alle norme IPC, JEDEC e MIL-STD. |
Utilizzi i PCB ogni volta che vai online o effettui una chiamata. I PCB di progettazione avanzata utilizzano materiali speciali per i segnali ad alta frequenza. Sono composti da molti strati e controllano attentamente l'impedenza. Queste caratteristiche aiutano a mantenere i segnali chiari e stabili. Inoltre, aiutano la scheda a gestire il calore e a durare più a lungo.
Per essere certi di ottenere la scheda giusta per la vostra specifica applicazione di telecomunicazione, richiedete un preventivo a produttori qualificati in grado di valutare i vostri requisiti tecnici e di consigliarvi le soluzioni ottimali. Inoltre, gestisce bene il calore. Quando si scelgono i circuiti stampati per le telecomunicazioni, occorre:
- Pensa a cosa deve fare il tuo dispositivo.
- Scegli se hai bisogno di software o hardware.
- Seleziona il microcontrollore più adatto al tuo progetto.
- Disegna schemi chiari per il tuo progetto.
- Posizionare le parti nei punti più resistenti e collegarle bene.
- Controlla attentamente tutto per assicurarti che funzioni.
Nuovi materiali e design flessibili cambieranno le reti di telecomunicazione in futuro. La collaborazione con fornitori esperti di servizi di produzione di PCB garantisce che le schede per telecomunicazioni soddisfino tutti gli standard del settore e forniscano le prestazioni richieste dalle applicazioni.
