Temps de lecture estimé : 3 minutes
Le test par sonde volante est essentiel pour les commandes de circuits imprimés en petites séries, car il permet d'éviter l'installation généralement coûteuse et les longs délais de mise en œuvre des méthodes de test traditionnelles, telles que le test en circuit. .
Pour les petites commandes (généralement inférieures à 500-1 000 planches), l'essai par sonde volante est la seule option d'essai électrique automatisé qui soit financièrement et logistiquement réalisable.
Voici une analyse détaillée des raisons pour lesquelles il est nécessaire :
Un aperçu détaillé des raisons de son importance :
Pas de frais d'installation
La principale alternative au test par sonde volante est le test en circuit à l'aide d'un “lit de clous” (un moule personnalisé avec des centaines de pogo pins conçus pour toucher les pastilles de test de votre carte spécifique).
- Faits concernant les TIC : Le coût d'un appareil peut aller de $4 000 à $20 000, et sa construction prend des semaines.
- L'économie à petite échelle : Si vous achetez 50 cartes prototypes et créez un appareil qui coûte $5 000, le coût par carte s'élève à $100, ce qui réduit à néant le budget total du projet.

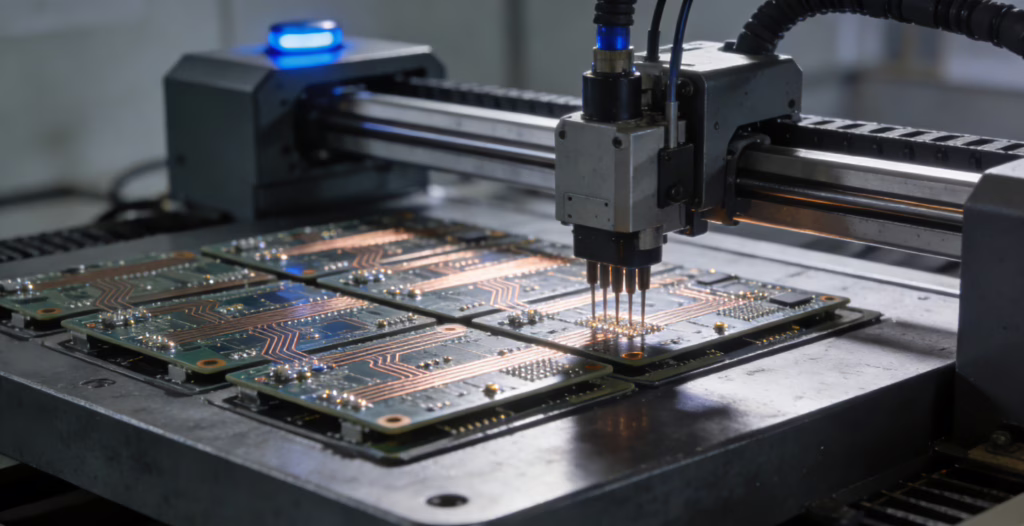

- Bénéfice de la sonde volante : La sonde volante ne nécessite pas de montage ; elle utilise des sondes robotisées mobiles qui volent autour de la carte pour tester chaque composant individuellement. Il n'y a donc aucun coût de fixation, ce qui rend le coût unitaire des tests en petits volumes extrêmement bas.
Comparaison : Test de l'aiguille volante vs. TIC
| Fonctionnalité | Test de l'aiguille volante | TIC (test sur lit d'aiguille) |
|---|---|---|
| Appareil requis | Non | Oui |
| Temps de préparation | Rapide (de quelques minutes à quelques heures) | Lenteur |
| Coût des prototypes | Très faible | Très élevé |
| Vitesse d'essai | Modéré | Rapide |
| Précision du pas | Excellent | Limitée |
| Flexibilité | Haut | Faible |
| Meilleur cas d'utilisation | Prototypes, volume faible à moyen | Production de masse en grande quantité |
Limites
Bien que très efficace pour des scénarios spécifiques, le test de l'aiguille volante présente des limites inhérentes :
- Débit inférieur : Le sondage séquentiel le rend plus lent que l'ICT sur lit d'aiguilles. Il convient mieux aux volumes inférieurs à ~10 000 cartes par mois.
- Coût unitaire plus élevé pour un volume important : Pour la production de masse, les tests ICT ou fonctionnels sont plus économiques en raison des vitesses de test plus élevées.
Prototype Agilité et vitesse
Les commandes locales en petites séries sont généralement des prototypes ou des séries de préproduction dont le design n'est pas terminé.
Modification de la conception : Si vous déplacez une résistance sur votre carte de circuit imprimé, vous aurez un appareil ICT coûteux qui est maintenant de la ferraille inutile parce que vous devrez en acheter un autre et attendre plusieurs semaines pour l'obtenir.
Logiciel ou matériel - Les testeurs à sonde volante sont pilotés par un logiciel. Ainsi, lorsque vous modifiez votre conception, il vous suffit de télécharger un nouveau fichier CAO pour qu'ils se reprogramment en quelques minutes. Cette flexibilité facilite la recherche et le développement ou le prototypage.
Meilleure détection des erreurs
L'inspection optique automatisée et les tests manuels à l'aide de multimètres sont des moyens peu coûteux de tester les petites échelles sans utiliser de sonde volante.
Limites de l'inspection optique automatisée : L'inspection optique automatisée est une inspection visuelle utilisant des caméras. La caméra peut déterminer si une pièce est manquante ou tordue, mais elle ne peut pas déterminer si une résistance a la mauvaise valeur ou s'il y a un court-circuit caché sous une puce.
La vérification manuelle de chaque connexion est un processus lent et sujet à l'erreur humaine. Le test par sonde volante est la seule méthode de vérification électrique complète sans outillage personnalisé.
Applications typiques
Le test de l'aiguille volante est largement utilisé dans les industries et les scénarios qui exigent précision, flexibilité et haute fiabilité :
Vérification des prototypes de circuits imprimés, validation technique des circuits imprimés, électronique industrielle/médicale/automobile/aérospatiale à faible volume, électronique à haute densité et à faible coût, etc. Cartes HDI, Vous devez être en mesure d'assurer le contrôle de la qualité des travaux et des conseils en cas de révisions fréquentes de la conception.
Résumé
Le test de l'aiguille volante est la méthode d'essai électrique la plus pratique et la plus rentable pour les prototypes, Faible volume, Il s'agit d'un outil indispensable dans la fabrication moderne de PCB/PCBA, en particulier pour les industries ayant des exigences strictes en matière de qualité et des besoins de production variables. Il concilie précision, vitesse et flexibilité sans les coûts et les délais des montages personnalisés, ce qui en fait un outil indispensable dans la fabrication moderne de PCB/PCBA, en particulier pour les industries ayant des exigences de qualité strictes et des besoins de production variables.
