Temps de lecture estimé : 11 minutes
Le câblage d'un connecteur RJ45 peut sembler complexe, mais il est réalisable en suivant les étapes appropriées. Il est nécessaire de choisir entre T568A et T568B et de s'en tenir à ce choix. La plupart des utilisateurs optent pour T568B pour Ethernet, car il est compatible avec de nombreux paramètres. Voici les principaux types que vous rencontrerez :
- T568A : Utilise un code couleur RJ45 différent.
- T568B : Reconnu pour sa compatibilité et sa polyvalence.
Avant de commencer, veuillez vous munir d'un Schéma de câblage RJ45 et vérifiez votre câble. Soyez précis avec chaque fil. Vérifiez votre travail avant de sertir. Si vous souhaitez une connexion solide pour votre circuit imprimé ou assemblage de circuits imprimés, veuillez suivre les instructions suivantes : formule de division actuelle et veiller à ce que tout soit bien rangé.

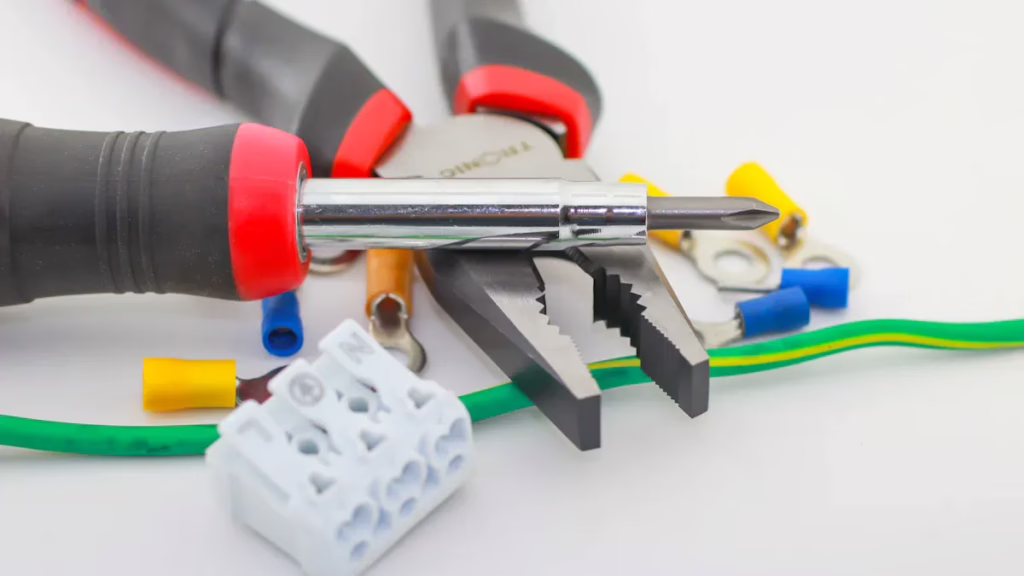

Outils et matériaux
Avant de commencer à câbler un connecteur RJ45, vous devez disposer du outils et matériaux appropriés. Le fait d'avoir tout préparé facilite le travail et vous aide à éviter les erreurs.
Outils nécessaires
Vous n'avez pas besoin d'un équipement sophistiqué, mais seulement de quelques éléments. outils essentiels faciliter le processus. Voici un aperçu rapide de ce dont vous aurez besoin :
| Type d'outil | Description |
|---|---|
| Outil de sertissage | Coupe, dénude et sertit les câbles RJ45. |
| Pince à dénuder | Retirez la gaine extérieure du câble Ethernet. |
| Outil de sertissage | Insère les fils dans les connecteurs grâce à un mouvement à ressort. |
| Testeur de câbles réseau | Vérifie si votre câble fonctionne et si tous les fils sont correctement connectés. |
| Sacoche de transport | Permet de garder tous vos outils bien rangés et faciles à transporter. |
Conseil : Un testeur de câble réseau vous permet de détecter les erreurs de câblage avant de brancher votre câble.
Types de câbles
Tous les câbles Ethernet ne sont pas identiques. Il est important de choisir celui qui correspond le mieux à vos besoins. Voici un guide simple :
| Type de câble | Vitesse maximale | Distance maximale | Cas d'utilisation typiques |
|---|---|---|---|
| Cat5e | 1000 Mbps | 100 mètres | Réseaux domestiques, configurations de bureau de base |
| Cat6 | 10 Gbit/s (55 m) | 100 mètres | Jeux vidéo, streaming, réseaux rapides |
La catégorie 5e convient parfaitement à la plupart des utilisations domestiques et professionnelles. La catégorie 6 est plus adaptée si vous recherchez des vitesses plus élevées ou si vous prévoyez de regarder beaucoup de vidéos en streaming ou de jouer à des jeux vidéo.
Broches de connecteur RJ45
Les connecteurs RJ45 comportent huit broches. Chaque broche a une fonction, et le code couleur indique où chaque fil doit être branché. Voici comment les broches sont disposées :
| Numéro d'identification | Code couleur | Fonction |
|---|---|---|
| 1 | Blanche à rayures orange | Transmettre des données (TX+) |
| 2 | Orange uni | Transmission de données (TX-) |
| 3 | Bande blanche/verte | Réception de données (RX+) |
| 4 | Bleu uni | Non utilisé dans Ethernet |
| 5 | Blanche à rayures bleues | Non utilisé dans Ethernet |
| 6 | Solide vert | Réception de données (RX-) |
| 7 | Bande blanche/marron | Non utilisé dans Ethernet |
| 8 | Solide brun | Non utilisé dans Ethernet |
Note : Veuillez toujours vérifier votre commande de broches. Une petite erreur peut empêcher votre réseau de fonctionner.
Normes relatives au code couleur RJ45
Le câblage d'un connecteur RJ45 implique de respecter un code couleur RJ45 spécifique. Vous avez le choix entre deux normes principales : T568A et T568B. Chacune utilise un ordre différent pour les fils colorés à l'intérieur de votre câble Ethernet. Choisir la bonne séquence contribue au bon fonctionnement de votre réseau et facilite le dépannage.
Séquence T568A
La norme T568A est l'une des normes officielles pour le câblage des connecteurs RJ45. Vous pouvez rencontrer ce code couleur RJ45 dans des bâtiments anciens ou lorsque vous travaillez avec certains systèmes téléphoniques. Voici comment les couleurs s'alignent pour chaque broche :
| Épingle | Couleur |
|---|---|
| 1 | Vert/Blanc |
| 2 | Vert |
| 3 | Orange/Blanc |
| 4 | Bleu |
| 5 | Bleu/Blanc |
| 6 | Orange |
| 7 | Brun/Blanc |
| 8 | Marron |
Il est recommandé d'utiliser cette séquence si votre projet l'exige ou si vous souhaitez l'adapter à un équipement plus ancien. La norme T568A inverse les positions des paires verte et orange par rapport à la norme T568B.
Séquence T568B
Le T568B est le code couleur RJ45 le plus couramment utilisé dans les foyers et les entreprises. La plupart des nouvelles installations adoptent cette norme, car elle est compatible avec les équipements commerciaux et facile à identifier dans les schémas de câblage. Voici l'ordre des couleurs pour le T568B :
| Épingle | Couleur |
|---|---|
| 1 | Orange/Blanc |
| 2 | Orange |
| 3 | Vert/Blanc |
| 4 | Bleu |
| 5 | Bleu/Blanc |
| 6 | Vert |
| 7 | Brun/Blanc |
| 8 | Marron |
Vous trouverez le standard T568B dans la plupart des bureaux, écoles et foyers. Il est particulièrement adapté à l'Ethernet et constitue le choix privilégié pour les nouveaux réseaux.
Choisir une norme
Le choix entre T568A et T568B dépend de votre situation. Il est important de maintenir une certaine cohérence. Le mélange des codes couleur RJ45 peut entraîner des problèmes importants. Si vous commencez avec T568B, veuillez l'utiliser pour tous les câbles de votre réseau. Si vous travaillez dans un bâtiment fédéral ou avec des systèmes téléphoniques plus anciens, vous pourriez avoir besoin de T568A.
Voici un guide rapide pour vous aider à prendre une décision :
| Scénario | Norme de câblage recommandée |
|---|---|
| Applications commerciales | T568B |
| Technologies anciennes (télécopieurs, téléphones) | T568A |
| Respect des directives du projet | Veuillez suivre le schéma recommandé. |
| Modernisation ou extension du réseau | Poursuivre avec le programme actuel |
Conseil : Veuillez toujours vérifier les exigences de votre projet avant de commencer le câblage. Si vous ajoutez des câbles à un réseau existant, veuillez respecter le code couleur RJ45 déjà utilisé.
La cohérence est essentielle. Si vous mélangez les codes couleur, vous risquez de rencontrer des pannes réseau, des pertes de données ou des ralentissements. Le dépannage devient également plus complexe. Voici ce qui peut se produire si vous ne respectez pas un code couleur RJ45 :
| Impact | Description |
|---|---|
| Pannes de réseau | Un câblage incorrect peut empêcher les appareils de communiquer entre eux. |
| Perte de données | Les connexions de mauvaise qualité peuvent entraîner la perte ou le mauvais acheminement des paquets de données. |
| Augmentation de la latence | Des codes couleur incorrects peuvent ralentir votre réseau. |
| Dépannage des difficultés | Un câblage mixte peut entraîner des délais de réparation plus longs et des coûts plus élevés. |
Les normes T568A et T568B fonctionnent de la même manière pour Ethernet. La principale différence réside dans l'ordre des fils colorés. La norme T568A est couramment utilisée dans les bâtiments anciens ou gouvernementaux. La norme T568B est utilisée partout ailleurs. Vous pouvez utiliser l'une ou l'autre, mais vous devez utiliser le même code couleur RJ45 pour tous les câbles de votre réseau.
Note : Si vous avez besoin d'un câble croisé (pour connecter deux ordinateurs directement), vous devez câbler une extrémité selon la norme T568A et l'autre selon la norme T568B. Pour la plupart des configurations domestiques et professionnelles, cela n'est pas nécessaire.
Étapes de câblage
Le câblage d'un connecteur RJ45 peut sembler complexe, mais il est réalisable en suivant attentivement chaque étape. Examinons le processus en détail afin de garantir une connexion fiable à chaque fois.
Préparez le câble
Commencez par préparer vos outils. Vous aurez besoin d'une pince à dénuder, d'une pince à sertir et d'un connecteur RJ45. Assurez-vous d'avoir tout le nécessaire à portée de main avant de commencer.
Veuillez suivre ces étapes pour préparer votre câble Ethernet :
- Utilisez la pince à dénuder pour retirer environ 2,5 à 5 cm de la gaine extérieure à l'extrémité du câble. Procédez avec précaution afin de ne pas endommager les fils à l'intérieur.
- Retirez tout blindage tressé et coupez-le. Cela permet de maintenir votre connexion propre.
- Détorsadez chaque paire de fils. Veuillez essayer de garder les fils à rayures blanches à proximité de leur couleur unie correspondante. Cela vous facilitera la tâche lors du rangement ultérieur.
- Redressez les fils à l'aide de vos doigts. Cela facilitera leur alignement pour le connecteur.
Conseil : Veuillez toujours maintenir les fils aussi droits que possible. Cela facilitera considérablement les étapes suivantes.
Veuillez classer les fils par code couleur.
Vous devez maintenant disposer les fils dans le bon ordre. Choisissez la norme de câblage que vous souhaitez utiliser : T568A ou T568B. La plupart des personnes utilisent la norme T568B, mais veuillez toujours vérifier les exigences de votre réseau.
Voici comment vous pouvez organiser les fils :
- Veuillez déterminer lequel Code couleur RJ45 Il est important de rester cohérent dans vos choix pour chaque câble que vous fabriquez.
- Disposez les fils dans l'ordre approprié. Utilisez un tableau ou un schéma pour vous aider. Pour le standard T568B, l'ordre est orange/blanc, orange, vert/blanc, bleu, bleu/blanc, vert, marron/blanc, marron.
- Veuillez vérifier attentivement la commande avant de poursuivre. Il est beaucoup plus facile de corriger une erreur maintenant qu'après avoir serti le connecteur.
- Coupez les fils de manière à ce qu'ils aient tous la même longueur. Laissez environ 1,25 cm dépasser de la gaine.
- La norme T568A commence par la paire verte, suivie de l'orange, du bleu et du marron.
- La norme T568B commence par la paire orange, suivie de la paire verte, bleue et marron.
Note : Veuillez utiliser systématiquement le même code couleur RJ45 tout au long de votre projet. Le mélanger pourrait entraîner des problèmes de réseau.
Insérer les fils
Une fois que les fils sont dans le bon ordre, vous pouvez les insérer dans le connecteur.
- Veuillez tenir le connecteur RJ45 avec le clip orienté vers le bas.
- Insérez délicatement les fils dans le connecteur. Chaque fil doit être placé dans son propre canal.
- Insérez les fils à fond. Assurez-vous que chaque fil atteint l'extrémité du connecteur. La gaine du câble doit également s'insérer dans la section de décharge de traction du connecteur.
Conseil : Si les fils se déconnectent, veuillez les retirer et réessayer. La patience est ici de mise.
Connecteur à sertir
Il est maintenant temps de fixer les fils en place.
- Veuillez insérer le connecteur chargé dans votre outil de sertissage.
- Veuillez presser fermement les poignées. Cela enfonce les goupilles métalliques dans les fils et les verrouille en place.
- Veuillez retirer le connecteur de l'outil. Tirez doucement dessus pour vous assurer qu'il est bien fixé.
Alerte : Veuillez ne pas précipiter cette étape. Un sertissage inadéquat peut entraîner des connexions instables et des problèmes de réseau.
Vérifier la connexion
Avant d'utiliser votre nouveau câble, veuillez examiner attentivement votre travail. Une inspection rapide peut vous éviter de nombreux problèmes par la suite.
| Point d'inspection | Description |
|---|---|
| Commande de câbles | Veuillez vérifier que les 8 fils sont dans l'ordre correct selon le code couleur RJ45 que vous avez choisi et qu'ils atteignent l'extrémité du connecteur. |
| État des câbles | Veuillez vous assurer qu'aucun fil n'est plié, déconnecté ou trop court. |
| Gaine de câble | La gaine du câble doit être placée à l'intérieur du serre-câble du connecteur. Cela permet d'éviter que les fils ne se détachent. |
Si vous constatez que des fils sont mal placés ou que la gaine n'est pas à l'intérieur du connecteur, il est recommandé de couper le connecteur et de recommencer. Recherchez les fils qui pendent ou qui ne sont pas correctement enfoncés. Des broches de contact saillantes ou des fils lâches peuvent causer des problèmes.
Conseil : Une fois votre travail terminé, veuillez utiliser un testeur de câble pour vérifier votre travail. Cela vous permettra de détecter toute erreur cachée avant de brancher le câble à vos appareils.
En suivant ces étapes et en respectant le code couleur RJ45 approprié, vous pouvez fabriquer des câbles qui fonctionnent correctement et durent longtemps.
Dépannage et tests
Erreurs courantes
Même si vous suivez toutes les étapes, des erreurs peuvent se produire. Vous pourriez rencontrer des problèmes tels qu'une connexion lente ou une absence totale de connexion. Voici quelques-unes des erreurs de câblage les plus fréquentes et leur signification :
| Erreur de câblage | Description |
|---|---|
| Sertissage incorrect | Cela peut entraîner des défaillances du réseau ou une absence de connexion, car les fils ne touchent pas correctement les broches. |
| Spécifications de câbles incompatibles | L'utilisation d'un type de câble inapproprié peut entraîner des vitesses réduites ou empêcher les appareils de fonctionner ensemble. |
| Dépassement des limites de longueur de câble | Si votre câble mesure plus de 100 mètres, le signal peut s'affaiblir ou être perdu. |
| Poussière et débris dans les connecteurs | La présence de saleté à l'intérieur du connecteur peut bloquer les signaux et réduire les performances. |
| Dommages physiques aux câbles/connecteurs | Le pliage ou l'écrasement des câbles peut endommager les fils ou empêcher le réseau de fonctionner. |
Conseil : Veuillez toujours vérifier que vos câbles ne sont pas endommagés et que les connecteurs sont propres. Cela contribue à garantir la rapidité et la fiabilité de votre réseau.
Correction des erreurs
Si votre câble ne fonctionne pas, ne vous inquiétez pas. Vous pouvez résoudre la plupart des problèmes en suivant quelques étapes simples :
- Veuillez vérifier l'ordre des fils. Assurez-vous que chaque fil correspond au code couleur RJ45 que vous avez sélectionné.
- Veuillez examiner le connecteur. Assurez-vous que tous les fils atteignent l'extrémité et sont correctement insérés dans les emplacements appropriés.
- Vérifiez s'il y a des dommages. Des broches tordues ou un connecteur fissuré peuvent causer des problèmes.
- Si vous constatez une erreur, veuillez couper le connecteur et recommencer avec un nouveau.
- Veuillez éliminer toute trace de poussière ou de débris avant de reconnecter.
Les dommages physiques, les contraintes électriques ou même la corrosion peuvent entraîner une défaillance des câbles. Si vous constatez l'un de ces problèmes, veuillez remplacer le câble pour obtenir de meilleurs résultats.
Veuillez vérifier le câble.
Tester votre câble est le meilleur moyen de vérifier son bon fonctionnement. Vous avez le choix entre plusieurs types de testeurs :
- Testeurs de continuité Veuillez vérifier si les fils sont correctement connectés de bout en bout.
- Testeurs de câblage Veuillez vous assurer que chaque fil est correctement connecté à la broche appropriée.
- Testeurs de signaux Mesurer l'intensité du signal.
- Testeurs de câbles réseau vous fournir un rapport complet sur les performances.
Pour tester votre câble, veuillez brancher les deux extrémités dans le testeur et le mettre en marche. Veuillez vérifier si un message de réussite ou d'échec s'affiche. Si vous le souhaitez, vous pouvez également utiliser un multimètre pour vérifier la connexion de chaque broche.
Note : Dans les lieux très fréquentés, veuillez vérifier vos câbles tous les six mois. Recherchez les connecteurs tordus ou les gaines effilochées. Des contrôles réguliers garantissent le bon fonctionnement de votre réseau.
Afin de garantir le bon fonctionnement de votre réseau, veuillez toujours utiliser le code couleur RJ45 approprié et suivre les étapes de câblage. Vérifiez votre travail à deux reprises et utilisez un testeur de câbles. Cela vous aidera à détecter rapidement les erreurs et à maintenir la rapidité et le bon fonctionnement de votre réseau.
Si vous n'utilisez pas le code couleur RJ45 approprié, vous risquez de rencontrer de nombreux problèmes. Vos appareils pourraient ne pas se connecter du tout. Vous pourriez observer des problèmes de données inhabituels ou des vitesses réduites. Parfois, votre connexion pourrait s'interrompre et redémarrer. Si vous effectuez un câblage incorrect, votre matériel réseau pourrait s'endommager au fil du temps.
En vous entraînant avec des câbles supplémentaires, vous améliorez vos compétences et gagnez en assurance.
Les câbles installés correctement peuvent durer de 5 à 10 ans.
Les câbles de meilleure qualité peuvent durer encore plus longtemps.
FAQ
Si vous confondez les codes couleur, votre câble risque de ne pas fonctionner. Les appareils pourraient ne pas se connecter ou vous pourriez obtenir des vitesses lentes. Veuillez toujours vérifier l'ordre avant de sertir. L'utilisation d'un testeur vous aide à détecter les erreurs rapidement.
Non, il n'est pas possible de réutiliser un connecteur RJ45 serti. Une fois serti, les broches métalliques transpercent les fils. En cas d'erreur, veuillez couper le connecteur et en utiliser un nouveau.
Il n'est pas nécessaire d'utiliser un outil sophistiqué, mais un testeur de câbles basique facilite les choses. Veuillez brancher les deux extrémités dans le testeur. Il indiquera si votre câblage est correct. Vous pouvez également utiliser un multimètre, mais cela prend plus de temps.
Les fils peuvent se déformer si vous ne les redressez pas suffisamment. Veuillez utiliser vos doigts pour aplatir chaque fil. Tenez-les fermement lorsque vous les insérez dans le connecteur. La patience est ici de mise.
