Comment résoudre les défauts d'assemblage des circuits imprimés ?

Accueil / Blog sur la technologie des circuits imprimés / Comment résoudre les défauts d'assemblage des circuits imprimés ?

Temps de lecture estimé : 8 minutes

Une puce qui ne fonctionne pas est un problème courant et souvent frustrant. D'après mon expérience en tant qu'expert senior, la plupart des défaillances sont liées à l'assemblage de la carte de circuit imprimé, et non à la puce elle-même. L'assemblage au niveau de la carte est le processus de placement et de soudure de chaque composant, et une minuscule erreur dans ce processus peut rendre une puce par ailleurs en bon état de fonctionnement. Vous trouverez ci-dessous les raisons les plus courantes pour lesquelles une puce ne fonctionne pas, ainsi que leur lien avec l'assemblage du circuit imprimé. Assemblage du PCB processus.

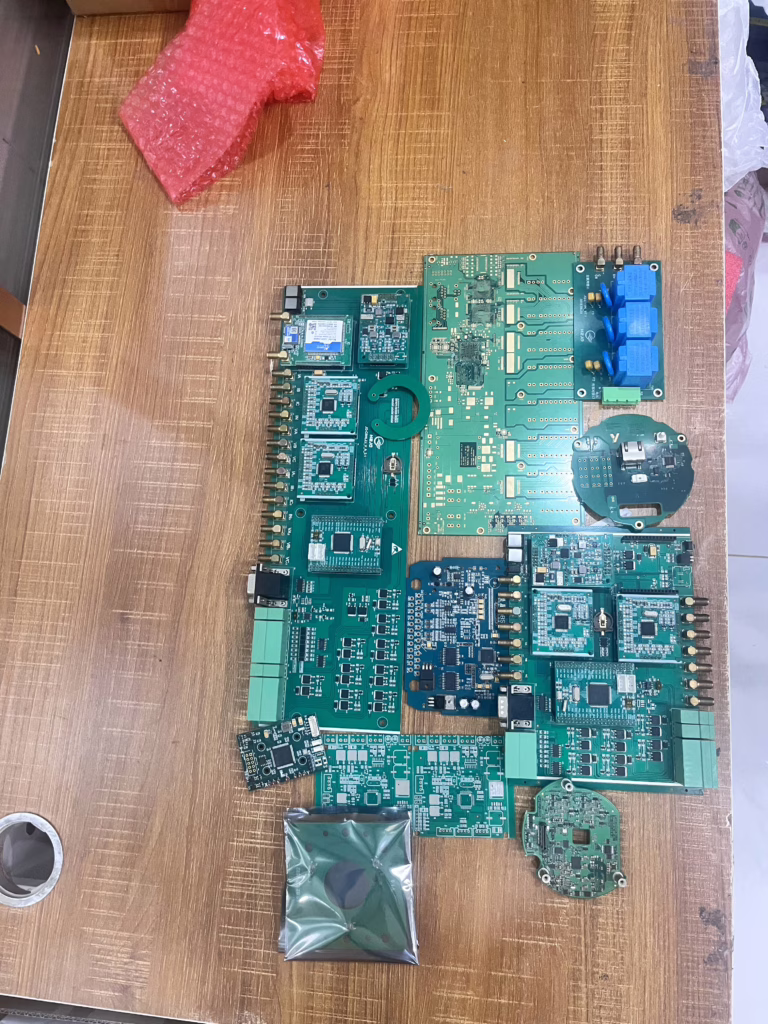

Circuit imprimé

Puce électronique ne fonctionne pas correctement ?

Comprendre les problèmes de puissance des puces électroniques

Une puce électronique a besoin d'énergie pour fonctionner. Elle a besoin d'une tension et d'un courant spécifiques. Sans l'alimentation correcte, la puce ne peut pas fonctionner.

Il s'agit souvent d'un problème lié à l'assemblage du circuit imprimé. Par exemple, un joint de soudure peut être défectueux. La broche d'alimentation de la puce et le circuit imprimé ne sont pas connectés correctement. Par conséquent, le courant ne peut pas atteindre la puce de manière stable. L'alimentation de la puce est alors instable. Par conséquent, la puce ne fonctionnera pas.

Problèmes courants d'assemblage de circuits imprimés

Un autre problème est un court-circuit. Celui-ci peut se produire au cours du processus d'assemblage de la carte de circuit imprimé. Lorsqu'un court-circuit se produit, le courant circule dans le mauvais sens. Cette situation peut également empêcher la puce de recevoir la bonne alimentation.

Problèmes de signal avec les puces électroniques

Une puce doit recevoir et envoyer des signaux électriques. Ces signaux servent à la communication. La puce ne fonctionnera pas si les signaux sont erronés. Il s'agit souvent d'un problème lié à l'assemblage du circuit imprimé.

Problèmes d'assemblage de circuits imprimés affectant les signaux

Par exemple, un joint de soudure sur une ligne de signal peut être défectueux. Le signal ne peut pas passer d'une puce à l'autre. Cela empêche la communication. Un autre problème peut survenir au cours du processus d'assemblage du circuit imprimé. Un composant peut être placé au mauvais endroit. Cela peut bloquer le chemin du signal. Ces problèmes empêchent la puce de communiquer correctement. Par conséquent, elle cessera de fonctionner.

Faire un meilleur circuit imprimé

Une puce chauffe lorsqu'elle fonctionne. La chaleur doit être évacuée. S'il y a trop de chaleur, la puce surchauffe. La surchauffe peut nuire à la puce. Le fonctionnement de la puce sera moins bon. Elle peut aussi l'empêcher de fonctionner. Ce phénomène est également lié à l'assemblage des circuits imprimés. Par exemple, au cours du processus d'assemblage du circuit imprimé, un dissipateur thermique n'a pas été placé correctement sur la puce. Ou bien il y a trop d'espaces d'air dans le joint de soudure. La chaleur ne peut pas se déplacer correctement de la puce vers le PCB. Ainsi, la puce cessera de fonctionner parce qu'elle aura trop chaud.

Une puce est très fragile. Elle peut facilement subir des dommages physiques. Une mauvaise manipulation au cours du processus d'assemblage du circuit imprimé peut endommager une puce. Par exemple, un ouvrier n'a pas manipulé correctement une puce. Il a plié ses broches par accident. Ou encore, il n'a pas porté de bracelet antistatique. L'électricité statique peut brûler instantanément une puce. Il s'agit là de causes courantes de dommages physiques au cours du processus d'assemblage des PCB.

Est-elle due à la PCB?

Lorsqu'une puce tombe en panne, la cause première est souvent l'assemblage du circuit imprimé plutôt que la puce elle-même. L'assemblage de la carte et le circuit intégré sont étroitement liés : tout défaut d'assemblage peut compromettre le fonctionnement du dispositif. Nous examinons ci-dessous comment les problèmes d'assemblage peuvent entraîner la défaillance d'une puce.

défaillance du joint de soudure

Les problèmes de joints de soudure sont les plus courants dans l'assemblage des circuits imprimés. Une puce doit être soudée au circuit imprimé. Si la soudure est mauvaise, la puce ne fonctionnera pas. Par exemple, un joint de soudure froid. Un joint de soudure froid se produit lorsque la soudure n'a pas fondu et ne s'est pas connectée correctement. La connexion entre la broche de la puce et le circuit imprimé est alors mauvaise. Cela entraîne une instabilité de l'alimentation ou des signaux. La puce ne fonctionnera donc pas. Un joint de soudure froid est gris et terne. Un bon joint de soudure est brillant et lisse.

Un autre problème est le pont de soudure. C'est le cas lorsque la soudure relie deux broches qui ne devraient pas être connectées. Un pont de soudure court-circuiter la puce. La puce sera alors cassée. Ce problème survient généralement au cours du processus de soudage de l'assemblage du circuit imprimé. Il peut s'agir d'une impression irrégulière de la pâte à braser. Il peut également s'agir d'une température ou d'une durée de soudage inadéquate.

Questions relatives au placement des composants

Les problèmes de placement des composants sont également fréquents dans l'assemblage des circuits imprimés. Un assemblage de circuits imprimés doit placer des centaines ou des milliers de composants au bon endroit. Si un composant n'est pas placé au bon endroit ou dans le mauvais sens, l'ensemble du circuit ne fonctionnera pas. Par exemple, une diode est placée sur la carte dans le mauvais sens. Le courant ne peut pas la traverser. L'ensemble du circuit sera interrompu. Le puce électronique ne fonctionne pas. Cela est généralement dû à un Assemblage du PCB une machine qui n'est pas réglée correctement ou une erreur humaine.

Pâte à braser et problèmes d'impression

La pâte à braser est un matériau utilisé dans l'assemblage des circuits imprimés. Elle est imprimée sur le PCB avant la soudure. Si la quantité de pâte à braser est incorrecte ou si l'impression n'est pas régulière, cela entraînera des problèmes de soudure. Par exemple, une trop grande quantité de pâte à braser peut entraîner des ponts de soudure. Une quantité insuffisante de pâte à braser peut entraîner des joints de soudure froids. La première étape de l'assemblage des PCB, l'impression de la pâte à braser, est donc très importante. Elle nécessite une machine très précise et un environnement propre.

PCB Circuits courts et circuits ouverts

Dans le processus d'assemblage des circuits imprimés, il peut y avoir des courts-circuits ou des circuits ouverts. Un court-circuit se produit lorsque deux points qui ne devraient pas être connectés le sont. Cela peut se produire en raison d'une trop grande quantité de soudure. Un circuit ouvert se produit lorsque deux points qui devraient être connectés ne le sont pas. Cela peut être dû à un manque de soudure. Ces deux problèmes empêchent une puce de fonctionner correctement. Une bonne usine d'assemblage de circuits imprimés testera chaque circuit assemblé. PCB. Ils utilisent des outils spéciaux pour vérifier la présence de courts-circuits et de circuits ouverts. Ils s'assurent ainsi de la qualité de l'assemblage des circuits imprimés.

Conception de circuits imprimés

Exigences particulières pour les Assemblage industriel de circuits imprimés

Assemblage industriel de circuits imprimés est conçu pour des environnements difficiles - température élevée, humidité et fortes vibrations - et doit donc répondre à des exigences plus élevées que l'assemblage de cartes standard.
Les fabricants utilisent des matériaux plus robustes (soudure à haute température, pastilles renforcées) et des processus plus rigoureux, notamment des équipements de soudure précis, un contrôle de qualité plus strict et une inspection aux rayons X pour les joints BGA. Enfin, des revêtements conformes ou protecteurs sont appliqués pour protéger la carte de l'humidité, de la poussière et des produits chimiques, ce qui améliore considérablement la fiabilité à long terme.

Vérification Assemblage du circuit imprimé Qualité

Le diagnostic d'une puce défectueuse s'apparente à un examen médical : il s'agit de suivre une procédure claire, étape par étape.
Commencez par une inspection visuelle sous grossissement. Vérifiez que les filets de soudure sont bien mouillés, recherchez les ponts, les joints froids, les patins soulevés, les pièces mal alignées et l'orientation correcte des composants.

Utilisez ensuite des outils de diagnostic. Un multimètre détecte les courts-circuits et les ouvertures ; un microscope ou une loupe révèle les petits défauts ; l'imagerie aux rayons X ou le boundary-scan peuvent mettre en évidence des problèmes cachés sous les BGA. Les caméras thermiques ou les sondes IR permettent de repérer les composants chauds et les mauvais chemins thermiques.

Enfin, effectuez des tests fonctionnels contrôlés. Alimentez la carte à partir d'une alimentation à courant limité, effectuez des vérifications de base à la mise sous tension et exercez les fonctions clés à l'aide de dispositifs de test ou d'un banc d'essai. Enregistrez les résultats et isolez les circuits défaillants avant de remplacer des pièces. Le respect de ces étapes permet de trouver rapidement la plupart des défauts d'assemblage et d'éviter les conjectures.

Réflexions finales

Un puce électronique peuvent cesser de fonctionner pour de nombreuses raisons. Mais, dans la plupart des cas, le problème se situe au niveau de l'assemblage de la carte de circuit imprimé. La qualité de l'assemblage du circuit imprimé détermine directement si la puce peut fonctionner correctement. Les problèmes de joints de soudure, de placement des composants et d'impression de la pâte à braser peuvent tous être à l'origine du dysfonctionnement d'une puce.

Un assemblage de circuits imprimés de haute qualité permet à une puce de fonctionner comme prévu ; un assemblage médiocre peut entraîner la défaillance d'une bonne puce. Dans l'industrie, le processus et la qualité du circuit imprimé déterminent la fiabilité de la puce ; par conséquent, lorsqu'une puce est défectueuse, inspectez également le circuit imprimé.

FAQ

Comment puis-je prévenir ces Assemblage du PCB problèmes ?

Vous pouvez éviter ces problèmes en travaillant avec un bon Assemblage du PCB l'entreprise. Une entreprise professionnelle utilise des machines de haute qualité et applique des mesures strictes de contrôle de la qualité. Elle teste chaque carte pour s'assurer qu'il n'y a pas d'erreur. Assurez-vous également que votre PCB est correcte dès le départ.

Quels sont les problèmes les plus courants ? Assemblage du PCB les erreurs qui provoquent des échecs ?

Les erreurs les plus courantes sont les mauvais joints de soudure, comme les joints froids ou les ponts de soudure. Un autre problème important consiste à placer un composant au mauvais endroit ou dans la mauvaise direction. Les dommages causés par l'électricité statique au cours du processus d'assemblage sont également une cause fréquente de défaillance des puces.

Comment puis-je savoir si mon problème de puce est dû à une mauvaise alimentation ? Assemblage du PCB?

Vous ne pouvez pas en être sûr sans un test complet. Mais vous pouvez procéder à un contrôle visuel. Examinez attentivement la carte à l'aide d'une loupe. Voyez s'il y a des joints de soudure défectueux ou si des pièces sont manquantes ou placées au mauvais endroit. Un signe courant de mauvaise Assemblage du PCB est un très petit problème qui empêche l'ensemble de l'appareil de fonctionner.
