À l'intérieur de PCBinq : assemblage de circuits imprimés certifié ISO

Temps de lecture estimé : 11 minutes

Trouver un partenaire pour votre projet électronique demande beaucoup de travail. Vous avez un excellent concept. Vous avez un plan. Cependant, vous devez maintenant transformer ce concept en un produit réel. Lorsque vous effectuez une recherche sur Google pour trouver un “ Fabricant d'assemblages de circuits imprimés en Chine ” vous voyez des milliers de résultats.

De nombreux sites web se ressemblent. Ils promettent tous les prix les plus bas. Ils affirment tous être les meilleurs. Cependant, comment savoir qui dit la vérité ? Comment déterminer s'il s'agit d'une véritable usine ou simplement d'un intermédiaire ?

La confiance est un élément essentiel de notre activité. Cela est particulièrement vrai lorsque vous confiez votre conception coûteuse à une entreprise étrangère. Chez PCBinq, nous croyons en la transparence totale. Nous souhaitons vous montrer exactement qui nous sommes.

Nous ne sommes pas seulement un site web. Nous sommes une équipe d'ingénieurs, de techniciens et d'opérateurs. Nous disposons d'une véritable usine physique équipée de machines modernes. Nous respectons des normes internationales strictes.

Dans cet article approfondi, nous vous proposons une visite complète de nos installations. Nous vous expliquerons notre processus en termes simples. Vous découvrirez comment nous gérons les services d'assemblage de circuits imprimés clés en main, comment nous empêchons l'utilisation de composants contrefaits et comment nous garantissons la qualité.

Points clés à retenir de notre visite de l'usine :

• Usine réelle : Nous sommes propriétaires de nos machines et de nos lignes de production.
• Approvisionnement transparent : Nous vérifions chaque composant afin d'éviter les contrefaçons.
• Volume flexible : Nous traitons l'assemblage de circuits imprimés en petites quantités et la production en série.
• Qualité certifiée : Nous respectons les normes ISO 9001 et IPC-A-610.

Préproduction

La qualité ne commence pas sur la chaîne de montage. Elle commence sur l'écran d'ordinateur. Avant de manipuler le moindre morceau de cuivre, notre équipe d'ingénieurs examine vos données. C'est ce qui distingue un fabricant professionnel d'un fabricant de circuits imprimés bon marché.

Vérification gratuite de la conception pour la fabrication (DFM)

L'un de nos services les plus appréciés est notre vérification DFM gratuite. Mais qu'est-ce que le DFM ?

La conception pour la fabrication (DFM) est un processus au cours duquel nous examinons vos fichiers de conception afin de déterminer s'ils peuvent être fabriqués facilement et en toute sécurité. De nombreux concepteurs commettent de petites erreurs qui ne sont pas visibles dans le logiciel, mais qui peuvent entraîner des problèmes importants en usine.

• Les coussinets sont-ils trop rapprochés ?
• La largeur de la piste est-elle trop fine pour le poids du cuivre ?
• Les trous de forage sont-ils trop petits ?

Si nous identifions une erreur, nous ne nous basons pas sur des suppositions. Nous suspendons plutôt la production afin de vous contacter immédiatement et vous proposer une solution. Cette approche proactive vous permet de réaliser des économies et vous évite la frustration de recevoir un lot de cartes non fonctionnelles. C'est précisément grâce à cette expertise technique que nos clients nous font confiance pour leurs prototype de circuit imprimé à délai de livraison rapide besoins — nous détectons les erreurs avant qu'elles n'entraînent des coûts importants.

Sécurité des données et protection de la propriété intellectuelle

Nous comprenons que vous soyez préoccupé par vos idées. “ Vont-ils s'approprier mon design ? ” Chez PCBinQ, la réponse est clairement NON.
Nous respectons votre propriété intellectuelle (PI). Nous sommes disposés à signer un accord de confidentialité (NDA). Vos fichiers Gerber et votre nomenclature (BOM) sont stockés sur un serveur sécurisé. Seuls les ingénieurs travaillant sur votre projet peuvent y accéder. Nous protégeons votre entreprise comme si c'était la nôtre.

Vous êtes préoccupé par les erreurs de conception ?

Télécharger Veuillez nous envoyer votre fichier Gerber dès maintenant et laissez nos ingénieurs vous assister dans l'amélioration de votre projet.

Approvisionnement en composants – Lutte contre les pièces contrefaites (fiabilité)

En 2025, la chaîne d'approvisionnement en composants électroniques est complexe. Un problème majeur dans notre secteur est celui des composants contrefaits (faux). Une puce contrefaite peut sembler authentique, mais elle cessera de fonctionner après quelques semaines. Cela peut nuire à la réputation de votre marque.

De nombreux fabricants à bas prix achètent des pièces sur des marchés inconnus afin de réaliser des économies. Nous ne procédons pas de cette manière.

Notre politique “ zéro contrefaçon ”

PCBinQ propose des services complets d'assemblage de circuits imprimés clés en main. Cela signifie que nous nous chargeons d'acheter les composants pour vous. Nous prenons cette responsabilité très au sérieux. Voici notre processus d'approvisionnement en composants électroniques en Chine :

Distributeurs agréés uniquement : Nous nous approvisionnons en composants électroniques par l'intermédiaire de notre boutique en ligne, où tous les composants en stock sont d'origine et où il n'y a pas de produits contrefaits. Nous offrons également une compensation décuplée pour tout produit contrefait. Lorsque nous nous approvisionnons localement en Chine, nous sélectionnons uniquement des agents agréés qui ont été inspectés et vérifiés par nos soins.

Contrôle qualité à la réception (CQR) : Lorsque les pièces arrivent à notre usine, elles sont acheminées vers notre laboratoire IQC. Nous ne nous contentons pas d'examiner l'emballage.

• Nous vérifions les étiquettes et les codes-barres.
• Nous vérifions si les puces présentent des traces de ponçage ou de re-marquage.
• Nous mesurons les valeurs des composants passifs (résistances, condensateurs).
• Nous vérifions les codes de date afin de nous assurer que les pièces ne sont pas trop anciennes.

Stockage intelligent : Les composants électroniques sont sensibles à l'humidité présente dans l'air. Nous stockons les puces sensibles dans des armoires à humidité contrôlée. Si une puce absorbe trop d'eau, elle peut se fissurer à l'intérieur du four de soudage. Nous prenons des mesures pour éviter cela.

En gérant la chaîne d'approvisionnement pour vous, nous vous faisons gagner du temps. Vous n'avez pas besoin de contacter 20 fournisseurs différents. Il vous suffit de nous contacter.

L'atelier de fabrication de circuits imprimés

Maintenant, examinons comment nous fabriquons la carte nue. Le circuit imprimé (Circuit imprimé) constitue la base de votre produit. Si la base est fragile, la structure s'effondrera.

Fabrication de haute précision

Notre usine est en mesure de produire des cartes simples à une seule couche et des cartes complexes à plusieurs couches (jusqu'à 20 couches).

• Matières premières : Nous utilisons des matériaux FR4 de haute qualité provenant de marques réputées telles que Shengyi et Kingboard. Nous n'employons pas de matériaux bon marché et inconnus qui se plient ou s'écaillent facilement.
• Perçage CNC : Nous utilisons des perceuses CNC Hitachi. Elles sont extrêmement rapides et précises. Elles peuvent percer des trous aussi petits que 0,2 mm, ce qui permet de réaliser des conceptions à haute densité.
• Cuivrage : Il s'agit d'un processus chimique. Nous plaquons du cuivre dans les trous (vias) afin de relier les couches. Nous surveillons les réservoirs chimiques toutes les heures. Nous nous assurons que le cuivre est suffisamment épais (généralement 25 um) pour supporter le courant.

L'importance du masque de soudure

Avez-vous déjà observé un circuit imprimé présentant une couleur irrégulière et peu esthétique ? Cela résulte d'une mauvaise application du masque de soudure. Le masque de soudure est la couche verte (ou noire, bleue, rouge) qui recouvre la carte. Il sert à protéger les pistes en cuivre.
Nous utilisons un masque de soudure liquide photo-imageable (LPI) de haute qualité. Nous veillons à ce qu'il soit parfaitement durci au four. Cela permet d'éviter les “ ponts de soudure ” (connexions indésirables) lors de l'assemblage ultérieur des pièces.

Assemblage SMT

C'est la partie la plus remarquable de l'usine PCBinq. Technologie de montage en surface (SMT) est la méthode que nous utilisons pour placer des composants modernes de petite taille sur la carte. Notre processus d'assemblage SMT est entièrement automatisé pour plus de rapidité et de précision.

Étape 1 : Impression de la pâte à souder

Nous utilisons un pochoir en acier inoxydable adapté à votre conception. Nos imprimantes automatiques GKG appliquent la pâte à souder sur les pastilles.

Pourquoi est-ce important ? 70% des défauts d'assemblage sont dus à une mauvaise impression de la pâte. Nos machines utilisent des caméras pour aligner le pochoir avec une précision de 0,01 mm. Cela garantit à chaque fois la quantité adéquate de pâte.

Étape 2 : Sélectionner et placer

Nous utilisons des machines de placement avancées de Yamaha et Juki. Il s'agit de marques japonaises réputées pour leur fiabilité.

• Capacité : Ces machines peuvent assembler jusqu'à 30 000 composants par heure.
• Dimensions des composants : Nous sommes en mesure de manipuler des composants passifs minuscules 0201 (plus petits qu'un grain de sel) et de grandes puces BGA (Ball Grid Array).
• Flexibilité : Nous disposons de plusieurs lignes de production. Une ligne est dédiée à l'assemblage de circuits imprimés à faible volume et aux prototypes. Les autres lignes sont destinées à la production de masse. Cela signifie que nous ne retardons pas vos petites commandes simplement parce qu'une commande importante est en cours de traitement.

Étape 3 : Soudure par refusion

Les cartes sont acheminées sur un tapis roulant vers le four de refusion. Nos fours disposent de 10 zones de chauffage distinctes, ce qui nous permet de contrôler parfaitement le profil de température.

Conformité sans plomb : Nous soutenons la fabrication conforme à la directive RoHS. Nous utilisons une pâte à souder sans plomb de haute qualité (SAC305) afin de garantir que vos produits sont sûrs et conformes à la législation en vigueur en Europe et aux États-Unis.

Assemblage THT et compétences manuelles

Toutes les pièces ne peuvent pas être placées par un robot. Certaines pièces, telles que les grands connecteurs, les transformateurs lourds ou les commutateurs robustes, utilisent la technologie THT (Through-Hole Technology). Cela nécessite des compétences humaines.

Nos lignes THT sont gérées par des opérateurs expérimentés. La plupart d'entre eux travaillent dans le domaine de la fabrication de circuits imprimés depuis plus de 5 ans. Ils savent exactement comment insérer correctement les composants.

• Soudage à la vague : Pour les lots importants, nous utilisons des machines à souder à la vague. La carte passe au-dessus d'une vague de soudure liquide. Ce procédé est rapide et constant.
• Soudure sélective : Pour les cartes sensibles, nous utilisons des robots de soudage sélectif. Ils soudent une broche à la fois.
• Soudure manuelle : Pour les prototypes ou les pièces spéciales, nos techniciens certifiés IPC effectuent le soudage à la main. Ils utilisent des microscopes pour s'assurer que chaque joint est brillant et solide.

Contrôle strict de la qualité

Vous vous demandez peut-être : “ Comment puis-je être certain que la carte fonctionne correctement ? ” Chez pcbinq, nous ne nous basons pas sur des suppositions. Nous effectuons des tests. Notre système de contrôle qualité (CQ) est l'élément le plus important de notre service. Nous respectons les normes IPC-A-610 Classe 2 et Classe 3.

Voici les tests spécifiques que nous effectuons sur vos cartes :

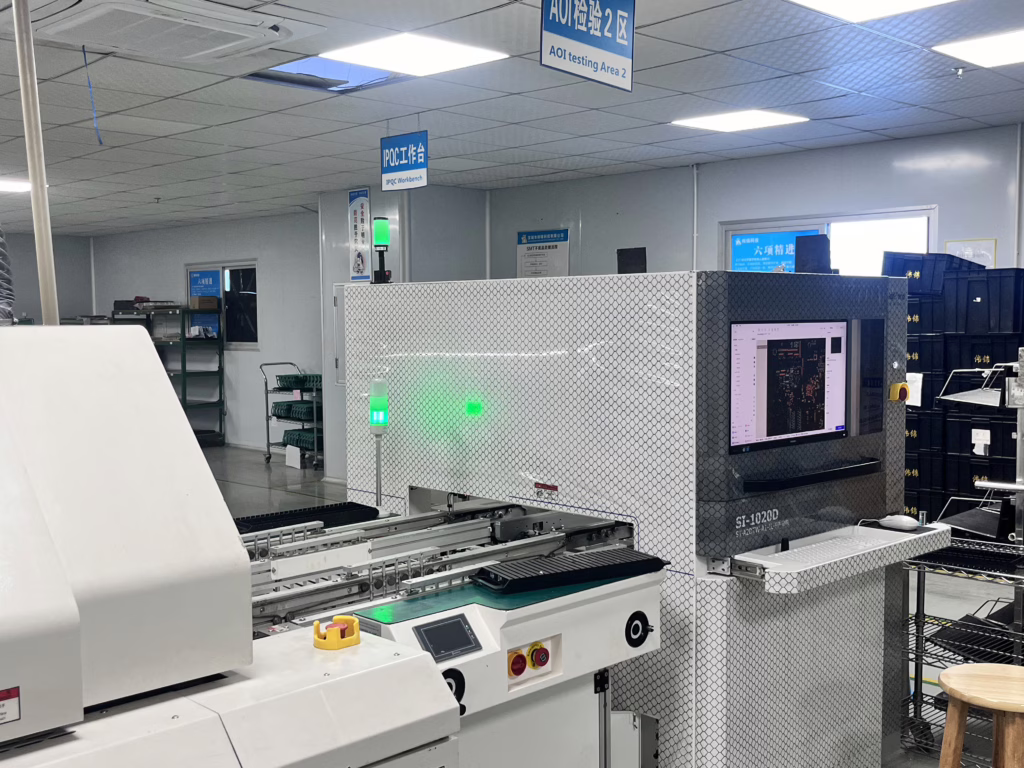

Inspection optique automatisée (AOI)

Chaque carte SMT est inspectée par une machine AOI. Cette machine est équipée de caméras haute résolution et de lumières. Elle scanne la carte et la compare à un “ échantillon de référence ” (une carte parfaite).

• Il vérifie si pièces manquantes.
• Il vérifie si mauvaise orientation (La puce est-elle à l'envers ?).
• Il vérifie si pratique abusive (La partie est-elle debout ?).
• Il vérifie si soudure insuffisante.
  Si la machine détecte une erreur, elle alerte immédiatement l'opérateur.

Inspection par rayons X pour les BGA

Les puces modernes telles que les FPGA et les CPU utilisent des boîtiers BGA. Les points de connexion sont les suivants : sous la puce. Vous ne pouvez pas les voir à l'œil nu. Vous ne pouvez pas les voir avec un appareil photo.

Nous utilisons des appareils d'inspection à rayons X pour examiner la puce. Nous vérifions la présence de bulles d'air (vides) et de courts-circuits cachés en dessous. Sans rayons X, nous ne pouvons pas effectuer de contrôle efficace. Nous soumettons chaque carte BGA que nous fabriquons à un contrôle par rayons X.

Test fonctionnel des circuits (FCT)

Il s'agit du test ultime. Nous pouvons charger votre micrologiciel (logiciel) sur la puce. Nous pouvons placer la carte dans un dispositif de test qui simule les conditions réelles.

• Le voyant LED s'allume-t-il ?
• Le Bluetooth se connecte-t-il correctement ?
• La tension de sortie est-elle correcte ?
  Si une carte échoue à ce test, nous la réparons ou la mettons au rebut. Nous ne vous expédions jamais de carte défectueuse.

Inspection visuelle finale

Enfin, un expert en contrôle qualité examine la carte. Il vérifie qu'il n'y a pas de problèmes esthétiques et s'assure que la carte est propre. Nous lavons nos cartes afin d'éliminer les résidus de flux, pour que votre produit ait un aspect professionnel et impeccable.

Pourquoi nous choisir plutôt que nos concurrents ?

Le marché est saturé. Pourquoi nous choisir ? Voici une comparaison simple.

Fonctionnalité	Intermédiaire / Courtier	Usine PCBinQ
Coût	Élevé (ils ajoutent une marge de 20 à 301 TP3T)	Faible (Prix direct d'usine)
Communication	Lent (Il est nécessaire de consulter l'usine)	Rapide (Les commerciaux et les ingénieurs travaillent en collaboration)
Responsabilité	Faible (Ils attribuent la responsabilité à l'usine)	Haut (Nous sommes responsables du processus)
Flexibilité	Faible (Ils privilégient les commandes importantes)	Haut (Les prototypes sont les bienvenus)
Transparence	Faible (vous ne savez pas qui le fabrique)	Haut (Vous êtes Nous rendre visite maintenant!)

Nous sommes spécialisés dans la production de petits et moyens volumes. De nombreuses grandes usines ne prennent pas en compte les petites commandes. Elles vous proposeront des prix élevés ou des délais de livraison très longs. Nous sommes différents. Nous apprécions d'aider les start-ups et les ingénieurs. Nous évoluons avec vous.

Nous sommes également spécialisés dans la fabrication de circuits imprimés sur mesure. Avez-vous besoin de circuits imprimés en aluminium pour l'éclairage LED ? Avez-vous besoin de matériaux Rogers pour la radio haute fréquence ? Avez-vous besoin de cartes rigides-flexibles pour les appareils portables ? Nous sommes en mesure de répondre à tous vos besoins.

Collaborons ensemble.

La fabrication ne se limite pas aux machines. Elle concerne les personnes. Elle repose sur la confiance. Lorsque vous choisissez pcbinq, vous n'achetez pas seulement un circuit imprimé. Vous gagnez un partenaire qui se soucie de votre réussite. Nous souhaitons que votre produit fonctionne parfaitement. Nous souhaitons que votre entreprise prospère.

Ne vous inquiétez plus des pièces contrefaites. Ne vous inquiétez plus des soudures de mauvaise qualité. Ne payez plus des prix élevés à des intermédiaires.

Êtes-vous prêt à vous lancer dans votre prochain projet ?

Nos ingénieurs sont prêts à examiner vos fichiers. Veuillez télécharger votre conception dès aujourd'hui et laissez-nous vous démontrer ce qu'est une fabrication de qualité.
