Geschätzte Lesezeit: 13 Minuten
Wir verwenden LED-Leuchten jeden Tag. Wir sehen sie in unseren Häusern, Büros und Autos. Aber haben Sie jemals darüber nachgedacht, wie LED-Leuchten funktionieren? Hinter diesen winzigen Lichtpunkten verbirgt sich eine sehr wichtige Komponente. Diese Komponente wird Leiterplatte (PCB) genannt. Die Leiterplatte ist das Herzstück der LED-Leuchte. Sie sorgt dafür, dass die Leuchte richtig leuchtet und lange Zeit einwandfrei funktioniert.
Was ist eine PCB-Platte?
Bevor wir über die Leiterplatte in einer LED-Lampe sprechen, müssen wir zunächst verstehen, was eine Leiterplatte ist. PCB steht für Printed Circuit Board. Sie können es sich als ein Haus und ein Straßensystem für elektronische Teile vorstellen.
Mein nachfolgender Artikel stellt das PCB Board im Detail vor
Warum braucht eine LED-Lampe eine Platine?
Warum braucht eine kleine LED-Lampe ein solches Teil? Die Antwort ist einfach. Eine LED-Lampe erzeugt Wärme, wenn sie funktioniert. Und sie braucht einen stabilen Stromkreis, um sie zu betreiben. Die Leiterplatte ist die perfekte Lösung für diese beiden Probleme.
Wärme verwalten
LED-Leuchten sind großartig. Das ist keine Übertreibung. Im Vergleich zu herkömmlichen Glühbirnen wandeln LEDs die meiste elektrische Energie in Licht und nicht in Wärme um. Aber ein kleiner Teil der Energie wird immer noch zu Wärme. Ein einzelner kleiner LED-Chip kann in der Regel mit dieser Wärme umgehen, aber viele LED-Chips sind oft dicht aneinander gepackt in einer Leuchte. Das führt dazu, dass sich die Wärme staut und nicht mehr entweichen kann.
Hohe Temperaturen sind der größte Feind eines LED-Chips. Lange Zeiträume mit hoher Hitze bringen mehrere Probleme mit sich:
- Lichtverfall: Wärme beschleunigt die Alterung des Chips, so dass die Lichtleistung abnimmt und die Lampe schwächer wird.
- Farbverschiebung: Weiße LEDs können bei großer Hitze ihre Farbe ändern, wodurch das Licht blauer oder gelber erscheint.
- Kürzere Lebensdauer: Ständige Hitze kann die internen Teile des Chips beschädigen und die Lampe frühzeitig ausfallen lassen. In schweren Fällen kann die Hitze den Chip ausbrennen.
Daher ist die Ableitung der Wärme von den LED-Chips ein wichtiger Bestandteil des Lampendesigns. Eine Leiterplatte ist nicht nur eine Verdrahtungsplatte. Sie ist auch ein wichtiger Teil des Kühlsystems. Eine Leiterplatte aus Aluminium ist die Lösung für dieses Hitzeproblem. Aluminium leitet Wärme gut ab.
Als Basis der Leiterplatte kann sie die Wärme schnell von den Chips ableiten und sie dann an das Lampengehäuse und an die Luft abgeben. Ein gutes Wärmedesign hält die LEDs auf einer sicheren Temperatur und sorgt so für Helligkeit, Farbstabilität und eine lange Lebensdauer.
Stabile und verlässliche Schaltungen
Abgesehen von der Hitze braucht eine LED-Lampe auch einen sehr stabilen Stromkreis, um sie zu betreiben. LED-Chips sind sehr empfindlich gegenüber Strom. Sie benötigen einen präzisen und konstanten Stromfluss, um korrekt zu funktionieren. Wenn die Stromstärke zu hoch ist, brennt der LED-Chip durch. Wenn der Strom zu niedrig ist, ist die Lampe nicht hell genug.
Die Leiterplatte bietet die perfekte Plattform für diesen Stromkreis. Durch ein gutes Leiterplattendesign können die Ingenieure alle Teile für den Stromkreislauf klein und übersichtlich platzieren. Zu diesen Teilen gehören Treiberchips, Widerstände und Kondensatoren.
Die Kupferleiterbahnen auf der Platine sorgen dafür, dass die Verbindungen zwischen all diesen Teilen exakt und fest sind. Dadurch werden Probleme wie lose Drähte oder Kurzschlüsse vermieden, die bei einer manuellen Verdrahtung auftreten können.
Außerdem ist der Prozess der Herstellung von Leiterplatten größtenteils automatisch. Das bedeutet, dass jede Leiterplatte, die hergestellt wird, fast genau die gleiche ist. Diese Konsistenz ist sehr wichtig, wenn Tausende oder Millionen von LED-Lampen hergestellt werden.
So wird sichergestellt, dass jede LED-Lampe, die das Werk verlässt, die gleiche hohe Qualität und Leistung aufweist. Dies ist entscheidend für große Projekte und für den Aufbau von Vertrauen auf dem Markt. Wenn marktführende Angebote zuverlässige und konsistente Produkte verlangen, hochwertige PCB-Platten sind unerlässlich.
Zusammenfassend lässt sich sagen, dass eine LED-Lampe vor allem aus zwei Gründen eine Platine benötigt:
Gutes Wärmemanagement: Die Leiterplatte, insbesondere eine aus Metall, dient als Kühlkörper. Sie leitet die Wärme von den LED-Chips weg, um sie zu schützen.
Zuverlässige elektrische Verbindung: Die Platine bietet eine stabile Basis für den LED-Stromkreis. Sie sorgt dafür, dass die LED-Chips die richtige Menge an Strom erhalten, um gut zu funktionieren.
Ohne eine gut konzipierte Leiterplatte kann auch der beste LED-Chip nicht richtig funktionieren. Er würde sehr schnell ausfallen.
Beginnen wir mit den Schritten, die erforderlich sind, um eine einfache LED zu entwerfen.
Beginnen Sie mit einer klaren Idee und einem Plan
Bevor Sie irgendwelche Werkzeuge oder Teile anfassen, brauchen Sie einen klaren Plan. Sie müssen entscheiden, welche Art von LED-Lampe Sie herstellen möchten. Wofür soll sie verwendet werden? Die Beantwortung dieser Frage ist der allererste Schritt.
Vielleicht möchten Sie eine einfache Leselampe für Ihren Schreibtisch basteln. Oder vielleicht möchten Sie eine coole schwarze led lichter zur Dekoration. Vielleicht haben Sie eine Idee für eine individuelle led spiegel für Ihr Badezimmer. Der Zweck Ihrer LED-Lampe entscheidet über alles andere. Er entscheidet über die Größe, die Helligkeit und die Teile, die Sie benötigen.
Sobald Sie Ihre Hauptidee haben, müssen Sie über die Details nachdenken. Wie hell muss die Lampe sein? Daraus ergibt sich, wie viele LED-Chips Sie benötigen. Welche Lichtfarbe möchten Sie? LEDs gibt es in vielen Farben, von warmweiß bis kaltweiß, und sogar in rot, grün und blau.
Sie müssen auch an die Stromversorgung denken. Woher wird die Lampe ihren Strom beziehen? Wird sie an eine Steckdose angeschlossen? Oder wird sie mit Batterien betrieben? Diese Entscheidung ist sehr wichtig. Sie wird sich auf das Design Ihrer Leiterplatte und die von Ihnen gewählten Bauteile auswirken. Eine Lampe, die an die Steckdose angeschlossen wird, benötigt Bauteile, die mit Hochspannung umgehen können. Eine batteriebetriebene Lampe braucht Teile, die den Strom sehr effizient nutzen.
Schreiben Sie Ihren Plan auf. Machen Sie eine einfache Liste mit den Aufgaben, die Sie mit Ihrer LED-Lampe erfüllen möchten.
- Was ist ihr Zweck? (Beispiel: eine Schreibtischlampe)
- Wie hell sollte es sein? (Beispiel: hell genug zum Lesen)
- Welche Farbe hat das Licht? (Beispiel: warmes Weiß)
- Wie wird es mit Strom versorgt? (Beispiel: Stecker in die Wand)
Ein klarer Plan wie dieser ist sehr wichtig. Er macht alle nächsten Schritte viel einfacher. Ein guter Plan ist wie eine Landkarte. Er zeigt Ihnen, wohin Sie gehen. Ohne eine Karte können Sie sich verirren.
Mit einem guten Plan sind Sie bereit, mit der eigentlichen Designarbeit zu beginnen. Diese Planungsphase ist vergleichbar mit der, wie Unternehmen Marktorientierte Vorschläge. Sie beginnen mit einem klaren Bedarf und entwickeln eine Lösung für diesen Bedarf.

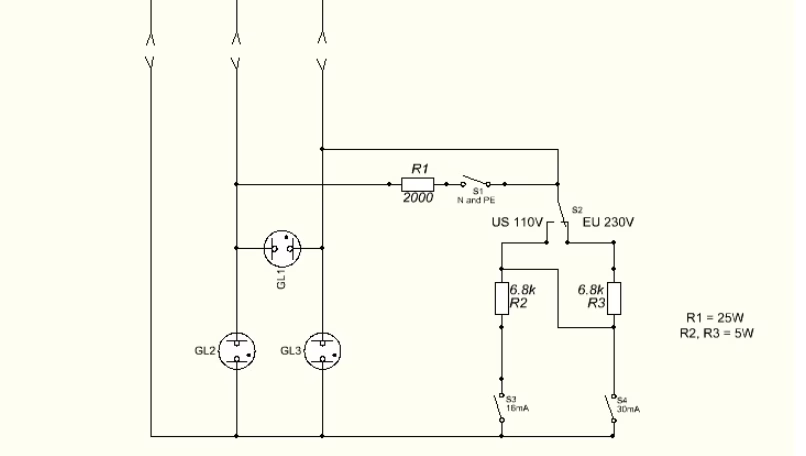

Erstellen Sie Ihren Schaltplan
Nun, da Sie einen Plan haben, ist es an der Zeit, die Schaltung zu entwerfen. Die Schaltung ist der elektrische Pfad, der die LEDs zum Leuchten bringt. Der Plan für diese Schaltung wird als Schaltplan bezeichnet. Ein Schaltplan ist eine Zeichnung. Aber es ist eine besondere Art von Zeichnung. Er verwendet Symbole, um elektronische Teile darzustellen. Und er verwendet Linien, um zu zeigen, wie diese Teile miteinander verbunden sind.
Sie benötigen eine Software, um Ihren Schaltplan zu zeichnen. Es sind viele Programme erhältlich. Einige sind für Bastler und Anfänger kostenlos. Diese Programme haben Bibliotheken mit Bauteilen. Sie können die Symbole für Ihre LEDs, Widerstände und die Stromquelle auswählen.
Zunächst müssen Sie Ihre LED-Chips auswählen. Der Plan, den Sie in Schritt 1 erstellt haben, wird Ihnen dabei helfen. Sie wissen, wie hell Sie die Lampe haben möchten. Sie können also LEDs auswählen, die die richtige Lichtmenge erzeugen.
Als nächstes müssen Sie die richtigen Widerstände berechnen. LEDs sind empfindlich. Sie können nicht direkt an eine Stromquelle angeschlossen werden. Sie benötigen einen Widerstand, um die Menge des durch sie fließenden Stroms zu begrenzen. Wenn zu viel Strom durch eine LED fließt, brennt sie durch. Der Wert des Widerstands hängt von Ihrer Stromquelle und der Art der LED ab, die Sie verwenden. Es gibt einfache Formeln, um dies zu berechnen. Sie können diese Formeln online finden.
Ihr Schaltplan zeigt die Stromquelle. Dann zeigt er den Widerstand. Dann zeigt er die LED. Eine Linie verbindet sie alle in einer Schleife oder einem Schaltkreis. Wenn Sie viele LEDs haben, können Sie sie in Reihe schalten, wie eine Kette. Oder Sie können sie parallel schalten, jede mit ihrem eigenen Widerstand. In Ihrem Schaltplan werden diese Verbindungen deutlich dargestellt.
Das Zeichnen des Schaltplans ist ein wichtiger Teil des PCB-Designprozesses. Er ist Ihre Blaupause. Nehmen Sie sich Zeit für diesen Schritt. Überprüfen Sie alle Ihre Verbindungen doppelt. Stellen Sie sicher, dass Ihre Berechnungen für die Widerstände korrekt sind. Ein Fehler im Schaltplan kann später große Probleme verursachen. Ein korrekter Schaltplan bedeutet, dass Sie einen soliden Plan für Ihre elektronische Schaltung haben.

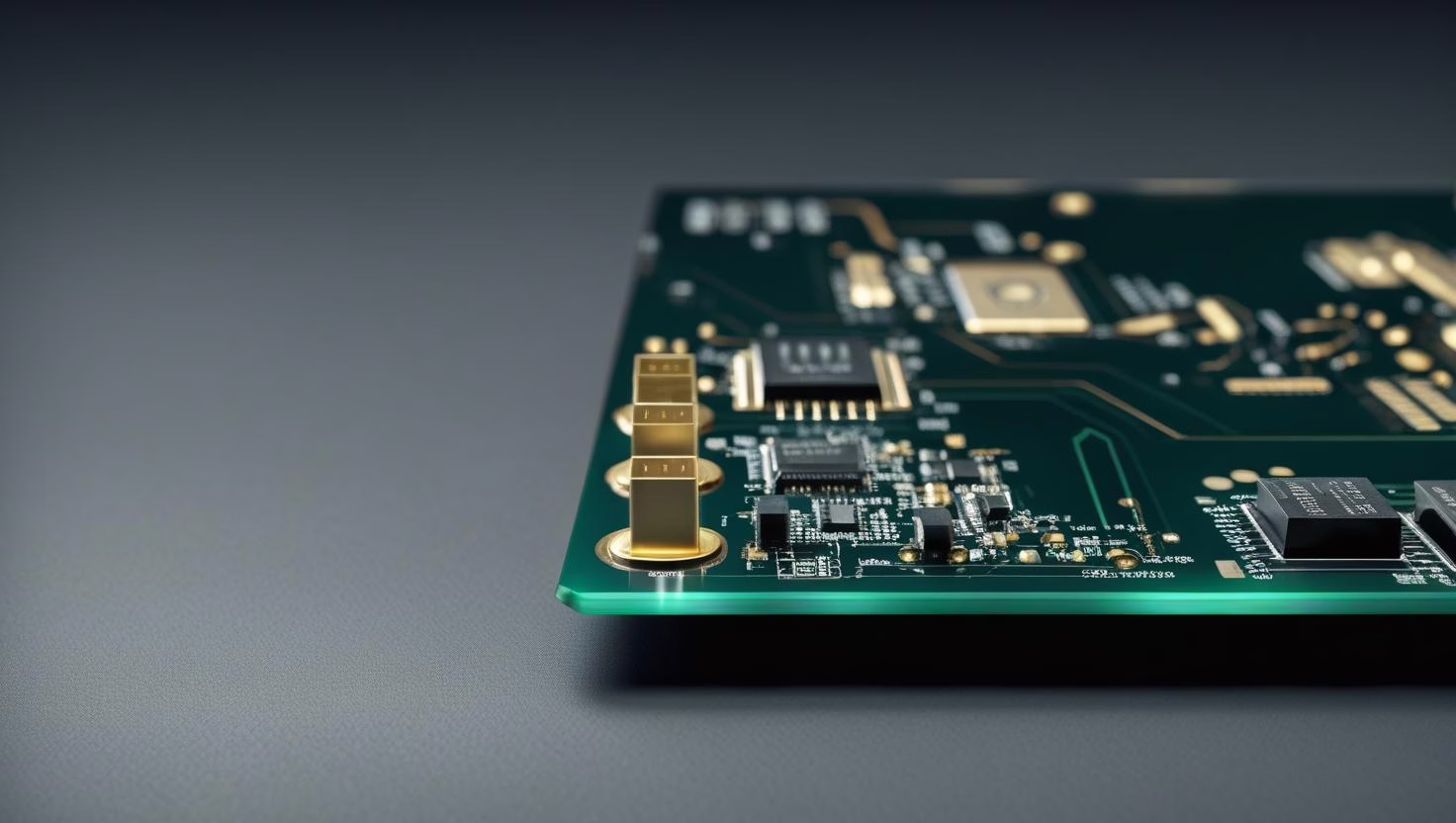

Entwerfen Sie das PCB-Layout
Ihr Schaltplan ist vollständig. Er zeigt, wie alle Komponenten logisch miteinander verbunden sind. Jetzt müssen Sie die physische Leiterplatte entwerfen. Dieser Schritt wird PCB-Layout genannt. A gutes PCB-Layout ist entscheidend. Sie müssen die physische Platzierung der einzelnen Komponenten auf der Platine bestimmen. Außerdem müssen Sie die Pfade für den Strom abstecken. Diese Pfade sind die Kupferdrähte.
Sie werden die gleiche Software verwenden, die Sie für den Schaltplan benutzt haben. Die meisten Programme bestehen aus zwei Teilen: einem Schaltplan-Editor und einem Layout-Editor. Sie können Ihren fertigen Schaltplan in den Layout-Editor importieren. Die Software zeigt Ihnen alle Teile und die logischen Verbindungen zwischen ihnen an. Ihre Aufgabe ist es, die Bauteile anzuordnen und die Leiterbahnen zu zeichnen.
Zunächst müssen Sie die Form und Größe Ihrer Leiterplatte bestimmen. Die Planung in Schritt eins wird Ihnen dabei helfen.
Wenn Sie eine kleine Schreibtischlampe herstellen wollen, können Sie eine kompakte, runde Leiterplatte entwerfen.
Wenn Sie eine lange Lichtleiste herstellen, können Sie eine lange, schmale Leiterplatte entwerfen.
Als nächstes legen Sie die Teile auf das Brett. Überlegen Sie sorgfältig, wo jedes Teil hingehört. Bei einer LED-Lampe ist die Platzierung der LED-Chips sehr wichtig.
Sie möchten, dass das Licht gleichmäßig verteilt wird. Daher sollten Sie die LEDs in einem ordentlichen Muster und mit gleichem Abstand zueinander anordnen. Dies verhindert helle und dunkle Flecken.
Sie müssen auch an die Wärme denken. LEDs erzeugen Wärme. Auch Teile, die viel Strom verbrauchen, erzeugen Wärme. Sie sollten diese heißen Teile mit etwas Platz um sich herum platzieren. So kann die Wärme besser entweichen.
Wenn heiße Teile zu dicht beieinander liegen, kann die Platine zu heiß werden. Das kann die Teile beschädigen und die Lebensdauer Ihrer Lampe verkürzen. Ein gutes Leiterplattendesign denkt immer an das Wärmemanagement.
Nachdem Sie alle Komponenten platziert haben, müssen Sie die Leiterbahnen zeichnen. Auch die Breite der Leiterbahnen ist wichtig. Wenn Sie sich über Ihre genauen Berechnungen nicht sicher sind, verwenden Sie unser Online-Rechner für die Leiterbahnbreite. Nachdem Sie alle Komponenten platziert und alle Leiterbahnen gezeichnet haben, überprüfen Sie Ihre Arbeit. Dieser gesamte Prozess ist der Kern des PCB-Designs. Ein gutes Layout gewährleistet eine zuverlässige und effiziente Leuchte.
Lassen Sie Ihre PCB-Platte anfertigen
Ihr PCB-Design ist vollständig. Sie haben eine digitale Datei, die Ihre fertige Leiterplatte darstellt. Jetzt müssen Sie diese digitale Datei in eine echte, physische Leiterplatte umwandeln. Sie schicken Ihre Designdatei an einen Leiterplattenhersteller.
Es gibt viele Unternehmen, die online maßgeschneiderte Leiterplatten herstellen. Sie sind sehr zugänglich, selbst für kleine Projekte. Sie laden Ihre Designdateien auf deren Website hoch. Diese Dateien liegen normalerweise in einem Format vor, das "Gerber-Dateien" genannt wird. Ihre PCB-Designsoftware kann diese Dateien für Sie erstellen.
Wenn Sie Ihr Board bestellen, müssen Sie einige Optionen auswählen.
- Material: Für die meisten LED-Projekte werden Sie zwischen zwei Hauptmaterialien wählen. Das eine ist FR-4, das standardmäßige, kostengünstige Material. Das andere ist Aluminium. Wenn Ihre LED-Lampe eine hohe Leistung hat und viel Wärme erzeugt, sollten Sie eine Aluminiumplatine wählen. Die Aluminiumbasis ist hervorragend geeignet, um die Wärme von den LEDs abzuleiten. Dies ist ein wichtiger Teil des Designs für grünere BeleuchtungDenn eine kühlere Lampe ist eine effizientere und langlebigere Lampe.
- Farbe: Sie können oft die Farbe der Lötmaske wählen. Grün ist die häufigste. Sie können aber auch rot, blau, schwarz oder weiß wählen. Wenn Sie eine schwarze led lichterWenn Sie eine schwarze Lötmaske wählen, wird Ihr Projekt sehr professionell aussehen.
- Anzahl: Sie können nur einige wenige Bretter für Ihr Projekt bestellen, oder Sie können viele bestellen.
Nachdem Sie Ihre Bestellung aufgegeben haben, verwendet der Hersteller Ihre Dateien, um die Leiterplatten zu erstellen. In ein oder zwei Wochen erhalten Sie Ihre individuellen Leiterplatten mit der Post. Es ist ein sehr aufregender Moment, die von Ihnen entworfene Platine in den Händen zu halten. Sie ist die eigentliche Grundlage für Ihr LED-Lampenprojekt.
Sammeln und Organisieren Sie Ihre Komponenten
Während Sie darauf warten, dass Ihre Platine eintrifft, können Sie alle elektronischen Bauteile zusammensuchen, die Sie benötigen. Es ist eine gute Idee, von jedem kleinen Teil, wie z.B. Widerständen, ein paar mehr zu kaufen. Erstellen Sie eine Liste mit allen Teilen, die Sie benötigen. Bestellen Sie die Teile bei ein Elektroniklieferant.
Sobald Ihre Teile eintreffen, sortieren Sie sie. Verwenden Sie kleine Behälter oder beschriftete Tüten. Das wird den nächsten Schritt, den Zusammenbau, sehr erleichtern. Sie wollen nicht nach einem winzigen Widerstand suchen, wenn Sie zum Löten bereit sind. Ordnung ist der Schlüssel zu einem reibungslosen und erfolgreichen Projektaufbau.
Löten Sie die Komponenten auf die Platine
Ihre individuelle Leiterplatte ist angekommen. Alle Komponenten sind fein säuberlich angeordnet. Jetzt ist es an der Zeit, alles zusammenzusetzen. Dieser Vorgang wird Löten genannt und erfordert einige Übung. Wenn Sie noch nie gelötet haben und damit nicht vertraut sind, empfehle ich Ihnen einen Blick in meinen Artikel über Löten.
Hier finden Sie eine einfache Anleitung, wie Sie Ihre Bauteile auf Ihre Platine löten können:
- Beginnen Sie mit den kleinsten Teilen.
- Platzieren Sie die Komponente.
- Erhitzen Sie die Verbindung.
- Tragen Sie das Lot auf.
- Entfernen Sie das Lot und den Bügeleisen.
Wiederholen Sie diesen Vorgang für jede Komponente in Ihrem Entwurf. Nehmen Sie sich Zeit. Haben Sie Geduld. Gutes Löten erfordert Sorgfalt und Liebe zum Detail.
Testen, montieren und beenden Sie Ihr LED-Lampenprojekt
Alle Ihre Komponenten sind nun auf Ihre Platine gelötet. Sie haben eine fertige Schaltung. Der nächste Schritt besteht darin, sie zu testen. Es ist immer am besten, Ihre Schaltung zu testen, bevor Sie sie in ihr endgültiges Gehäuse einbauen.
Schließen Sie Ihre Stromquelle sorgfältig an. Sobald sie korrekt angeschlossen ist, schalten Sie den Strom ein. Ihre LEDs sollten aufleuchten! Wenn sie alle aufleuchten und die Helligkeit stimmt, dann haben Sie Ihre Schaltung erfolgreich aufgebaut. Herzlichen Glückwunsch!
Wenn etwas nicht funktioniert, machen Sie sich keine Sorgen. Das ist ein normaler Teil der Herstellung von Dingen. Sie werden einige Fehler beheben müssen.
Nachdem Sie eine funktionierende Schaltung haben, können Sie die Endmontage vornehmen. Das bedeutet, dass Sie Ihre Platine in das Lampengehäuse einsetzen, das Sie in Schritt 1 geplant haben. Das Endergebnis ist eine fertige LED-Lampe. Sie haben eine Idee in ein echtes, funktionierendes Objekt verwandelt. Sie haben den gesamten Prozess durchlaufen, von der ersten Planung und dem Entwurf der Leiterplatte bis hin zum endgültigen Löten und Zusammenbau.
FAQ
Eine Gerber-Datei ist ein Standarddateiformat, das von Leiterplattenherstellern verwendet wird, um Ihre physische Leiterplatte zu erstellen. Jede Gerber-Datei zeigt eine andere Schicht Ihres Leiterplattenentwurfs. Dazu gehören die Kupferbahnen, die Lötmaske und die Siebdruckschicht. Diese Methode liefert klare und separate Anweisungen für die Herstellung jedes Teils der Leiterplatte. Dies ist wichtig für ein erfolgreiches Endprodukt.
Um die Effizienz und Lebensdauer Ihrer LED-Lampe zu verbessern, sollten Sie sich auf das Wärmemanagement konzentrieren. LEDs und andere Stromversorgungskomponenten erzeugen Wärme. Wenn diese Wärme nicht gut gehandhabt wird, kann sie die Lebensdauer Ihrer Lampe verkürzen. Die Verwendung einer Aluminiumplatine ist eine gute Möglichkeit, die Wärme von den LEDs abzuleiten. Dadurch bleibt der Schaltkreis kühl. Das Ergebnis ist eine effizientere und langlebigere Beleuchtungslösung.
LEDs reagieren empfindlich auf elektrischen Strom und benötigen einen Widerstand, um die Strommenge, die durch sie fließt, zu begrenzen. Ohne einen Widerstand fließt zu viel Strom durch die LED, so dass sie durchbrennt. Der Wert des Widerstands wird auf der Grundlage Ihrer Stromquelle und des spezifischen LED-Typs, den Sie verwenden, berechnet.
